Электродвигатель

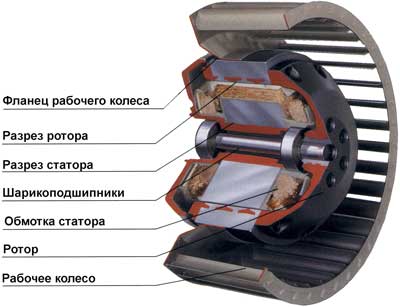

устройство электродвигателя

Электродвигатель- это устройство (электрическая машина), преобразующая электроэнергию в энергию механическую.

Побочным эффектом при работе электродвигателя является выделение тепла.

По классификации электровигатели бывают постоянного и переменного тока, а также универсальные коллекторные.

Устройство и принцип работы электродвигателя:

В основу электродвигателя положен принцип электромагнитной индукции

Электрическая машина состоит из неподвижной части — статора (для асинхронных и синхронных машин переменного тока) или индуктора (для машин постоянного тока) и подвижной части — ротора.

При включении в сеть в статоре возникает круговое, вращающееся, магнитное поле, которое пронизывает короткозамкнутую обмотку ротора, и наводит в ней ток индукции, отсюда, следуя закону Ампера (На проводник с током помещенный в магнитное поле действует эдс), ротор приходит во вращение. Частота вращения ротора зависит от частоты питающего напряжения и от числа пар магнитных полюсов. Разность между частотой вращения магнитного поля статора и частотой вращения ротора характеризуется скольжением. Двигатель называется асинхронным, так как частота вращения магнитного поля статора не совпадает с частотой вращения ротора. Синхронный двигатель имеет отличие в конструкции ротора. Ротор выполняется либо постоянным магнитом, либо электромагнитом, либо имеет в себе часть беличьей клетки (для запуска) и постоянные или электромагниты. В синхронном двигателе частота вращения магнитного поля статора и частота вращения ротора совпадают. Для запуска используют вспомогательные асинхронные электродвигатели, либо ротор с короткозамкнутой обмоткой.

Ну, все это так сказать теория...

Нас- же интересует практика! В бытовой аппаратуре (мы сейчас не имеем ввиду бытовую технику, где применяются двигатели: стиральные машинки, пылесосы и т.д.) в основном применяются двигатели постоянного тока.

Это двигатели переносных магнитофонов, двигатели в приводах CD/ DVD.

Как было сказано выше: "Частота вращения ротора зависит от частоты питающего напряжения и от числа пар магнитных полюсов". Так как мы имеем дело с двигателем постоянного тока, то и частоту вращения (скорость) можно регулировать изменением напряжения. Но в случае регулировки частоты вращения следует учитывать еще и тот факт, что во время работы двигателя его параметры могут изменяться. Причиной этому может быть и механическая нагрузка на двигатель, и внутреняя вибрация и нагрев и т.д. Поэтому требуется не просто регулировка напряжения, а стабилизатор частоты вращения- схема, которая будет поддерживать не просто напряжение на двигателе, но еще и подстраивать его при изменении нагрузки.

Здесь, пожалуй, все двигатели можно разделить на две части: со встроенным стабилизатором (применяется в основном в магнитофонах) и отдельно расположенным управляемом стабилизаторе- микросхеме (очень часто называемой "драйвером").

Последний вариант применяется в CD/ DVD приводах, где требуется очень точная подстройка частоты вращения двигателей.
