Схемы включения 3-х фазных двигателей

Так как трехфазный электродвигатель имеет три обмотки то и включить его можно по разному:

1. включение электродвигателя звездой

концы его статорных обмоток сводятся вместе, соединяясь в одной точке, а на начала обмоток подаётся питание (рис а)

2. включение электродвигателя треугольником

обмотки статора соединяются последовательно – конец одной обмотки соединён с началом следующей (рис б)

включение звезда и треугольник



Не вдаваясь в подробности теоретических основ электротехники можно сказать, что электродвигатели с обмотками, соединёнными звездой работают намного мягче, чем   с соединением обмоток в треугольник, однако при соединении обмоток звездой двигатель не способен развить полную мощность. При соединении обмоток треугольником двигатель работает на полную паспортную мощность (примерно в 1,5 раз больше, чем при соединении звездой), но имеет очень большие значения пусковых токов

Поэтому наиболее целесообразно,особенно для электродвигателей большой мощности, сделать подключение по схеме типа звезда – треугольник
То есть для запуска электродвигателя используется схема звезда, а потом (когда он разогнался), переключаемся на треугольник.

Схема управления выглядит так:

включение звезда и треугольник
При подаче трехфазного напряжения на электродвигатель (контакты К1) сначала необходимо замкнуть контакты К3. А уже потом, когда мотор "набрал обороты", включиться через контакты К2 (при этом К3 конечно-же нужно разомкнуть).

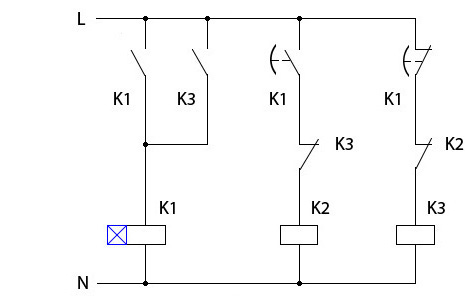

Чтобы ничего не попутать при таком запуске можно собрать простенькую схему из трех пускателей которая будет все делать автоматически. Вот схема:


Здесь потребуются три пускателя, причем один из них "хитрый": это так называемый пускатель с реле времени (то есть он включается лишь на определенное время).
Именно он служит запуском всего устройства:
1. Включаем пускатель К1. Он механический, то есть при нажатии на кнопку у нас замкнутся контакты К1 и К3.
2. Когда включится реле К3 оно разорвет цепь питания реле К2.
3. Через какое-то время реле К1 отключится, контакт в питании обмотки К3 прервется, он отключится и произойдет подключение К2.
