немного теории
|
Akai
15CTF66BC, 21CTF66BC,
21CTS65BS, 14CTN51BS. более-менее современные кинескопные модели
(обычно устанавливаются укороченные кинескопы- так называемые "Slim").
Причиной
большинства дефектов является увеличенный ESR у конденсаторов
и, как это не банально, кольцевые трещины в пайке (то-ли качество
изготавливаемых сейчас элементов такое, то-ли производителю "все
пофигу", непонятно....).
По причине
кольцевых трещин чаще всего "болеют" кадровая развертка, ШИМ в ИИП,
ТДКС и элементы на плате кинескопа.
Что-же касается
увеличенного ESR, то это опять-же ИИП (по выходу), обвязка кадровой
микросхемы и её питание. (обычно устанавливается микросхема STV8172, но
у нее есть куча аналогов: STV9302 (она-же TDA9302), LA78040 и т.п.).
Насчет кадровой
микросхемы ситуация усугубляется еще тем, что она на данном шасси (а
применяется там шасси P2170) она включена в
двух-полярном режиме и при малейшей разнице в напряжениях питания сразу
выходит из строя.
Еще
несколько дефектов встречавшихся на этом шасси:
* проблема
с ТДКСом- обрыв
регулировки SCREEN. Лечится элементарно переделкой SCREEN с коллектора
транзистора строчной развертки (как это делается- читаем здесь).
* При
включении выходит в ДР.
При попытке
перевести в РР запускается и через секунду опять уходит в дежурку. При
работе строчной +180V появляется, но кинескоп заперт. На 44, 45, 46
(RGB) выводах UOC напряжение не более 0,4V. При проверке питающих
напряжений было обнаружено, что на 22pin UOC всего 3,4V, хотя должно
быть 5V. Это же напряжение поступает на питание тюнера. Виновником
оказался С608 (100,0х16V), стоящий в эмиттерной цепи V603 (2SC2655) -
полная потеря ёмкости. После замены аппарат заработал в штатном режиме.
* Включается
нормально, без антенны
синий фон. При появлении сигнала или попытке переключить канал
начинается изменение растра по размеру. Виновником оказался "сухой"
конденсатор по +B
(100 мк*160V).
AKAI
2107 (2105).Он-же ONWA.
Старинное и уже
неоднократно оговоренное шасси, но все-же...
Основные
проблемы: типовые дефекты присущие "трехтранзисторному" ИИП (вечная
проблема с увеличением ESR или усыханием конденсаторов с горячей
стороны). Как результат- "уход в разнос" самого ИИП со всеми
вытекающими последствиями: пробой HOT, выход из строя кадровой
микросхемы, пробой стабилитрона в цепи питания видеопроцессора,
сопровождающегося обрывом балластного резистора.
Кроме этого еще
несколько дефектов встречавшихся на этом шасси:
* "Тяжелое
включение". То есть
источник питания прекрасно работает в дежурном режиме, все напряжения
на выходе соответствуют схеме, но вот в рабочий режим включается лишь с
5-10 раза. Причиною оказался конденсатор С920 номиналом 47мкФ (потеря
емкости). Кроме этого не мешает проверить и конденсаторы C914, C915.
* После
восстановления блока питания (проверка и
замена электролитов с горячей стороны, замена ключевого транзистора)
телевизор включается, но не реагирует ни на пульт ни на локальную
клавиатуру. Причиною дефекта оказался пробитый транзистор Q619
выполняющий роль параметрического стабилизатора по питанию процессора.
Вместо положенных +5V на процессор поступало порядка +7,5V (немного
ограничилось за счет стабилитрона ZD602). После замены транзистора
работоспособность телевизора полностью восстановилась. (проц выжил
после воздействия повышенного напряжения!!)
* После
ремонта блока питания, замены
электролитов с горячей стороны,
замены ключевого транзистора токового датчика (низкоомного резистора в
эмиттерной цепи) деффект повторился через какое-то время
(по
информации из различных источников были случаи неоднократных повторов с
периодичностью от 3 суток до 5 месяцев).
Причина- кратковременный пробой (или
обрыв) диода в цепи питания цепей стабилизации с горячей стороны.
(прибором не локализуется). Рекомендуется заменить на диод Шотки.
*
Кратковременный

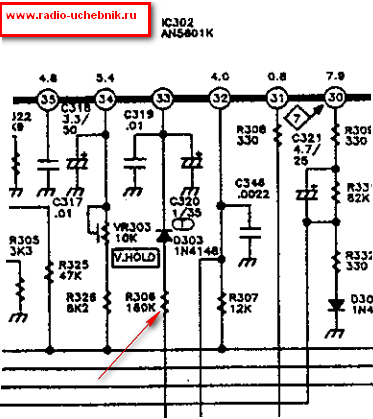

срыв кадровой развертки. В первую
очередь, конечно-же,
подозрение было не выходную микросхему кадровой развертки LA7830
(иногда производителем устанавливается аналог TA8403). Но после
пропаивания, проверки обвязки и даже замены кадровой миросхемы дефект
не устранился. Причина оказалась в задающем генераторе кадров а точнее
в кратковременном обрыве резистора R306.
еще
дефекты телевизоров AKAI:
