самопроизвольное срабатывание клавиатуры
или почему телевизор сам переключает каналы
Довольно часто встречающийся дефект на
практике это самопроизвольное срабатывание локальной клавиатуры
телевизора.
Телевизор
может сам
включиться, начать переключать
каналы, может внезапно
включиться меню и
т.д.
Еще одна разновидность этой неисправности
это когда телевизор неправильно реагирует на кнопки управления:
нажимаем, к примеру, на "канал+", а он увеличивает громкость (с пульта
в это время все в порядке).
Были даже случаи когда аппарат сам
выключался (переходил в дежурный режим) и после этого не реагировал ни
на одну команду.
Но все-же самая худшая ситуация может
возникнуть когда нажатие на клавиатуру вызывает включение сервисного режима. Неквалифицированное
вмешательство в сервисный режим может привести к О-Очень плачевным
последствиям..
Причина происходящего в большинстве
случаев банальна: это или незначительная утечка в микрокнопках, или
плохой контакт при нажатии на кнопку.
Только вот положение усугубляется тем
фактом, что конструктивно микропроцессор практически всех современных
телевизоров имеет один общий вход с локальной клавиатуры. Для

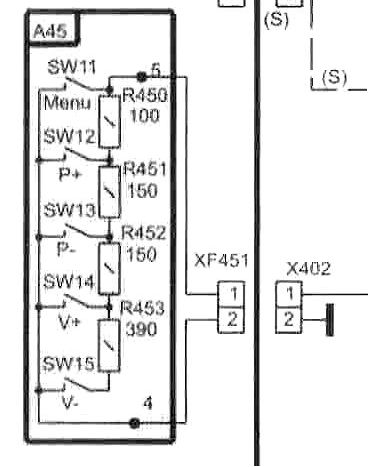

наглядности посмотрим на фрагмент схемы телевизора Рубин-54М10
Как видно из схемы срабатывание той или
иной команды происходит за счет замыкания кнопки на общий через
определенный резистор:
*Меню" -
замыкание сигнальной шины на общий
"Канал
+" замыкание через 100 Ом
"Канал
-" замыкание через 100+150=250 Ом и т.д.
То есть если вдруг телевизор начал сам
"перелистывать" каналы в порядке уменьшения это вовсе не значит что
замкнута именно кнопка "P -". Причина может быть и в кнопке "меню"(
утечка 250 Ом)...
Поэтому:
во время ремонта желательно заменить ВСЕ микрокнопки...
Однако дефект может и не устраниться...
На некоторых моделях телевизоров
клавиатура телевизора вынесена отдельно на корпус аппарата- сбоку или
сверху, причем для соединения её с шасси используется обыкновенный ( не
экранированный ) провод. Во время работы телевизора на кинескопе может
накапливаться довольно большой потенциал статического электричества
(особенно при повышенной влажности окружающей среды).
Поэтому иногда встречаются случаи выхода
из- строя клавиатурного входа и на самом микроконтроллере.
Для диагностики такой неисправности
достаточно просто временно отключить провод от клавиатуры от основного
шасси телевизора. Если дефект пропал- ищем проблему в кнопках, дефект
остался- к сожалению виноват процессор.
Микропроцессор телевизора вешь довольно
дорогостоящая (а порою и дефицитная...), поэтому можно попробовать
обойтись "подтяжкой" напряжения на клавиатурный вход. В большинстве
случаев достаточно подать питание +5V на вход через ограничительный
резистор 100 Ом. Внешняя клавиатура, конечно, при этом заблокируется но
с пульта ДУ
аппарат работать будет.
Согласитесь: проще приобрести новый пульт
чем менять микроконтроллер стоимостью от 25...30$ !!!
Ну, и наконец, причина этой неисправности
может быть еще и в прошивке ПЗУ ( да-да...)
Во многих моделях раскладка клавиатуры
записана програмно в память EEPROM и здесь лишь один вариант-
перепрошивка ПЗУ при помощи программатора.
Кстати, в некоторых случаях перепрошивка
не требуется- достаточно просто установить "чистую" память.
Такой дефект встречался на шасси MC-41 в телевизорах Gold
Star (LG)
|
