шасси MC-41


Шасси MC-41 применяется в телевизорах
GoldStar CF-21E20B, CF-14B10B, CF-14D60B, CF-14E20B, CF-14E40B, CF-20A80B, CF-20D10B, CF-20D60B, CF-20D70B, CF-20E20B, CF-20E40B, CF-20E60B, CF-21A80B, CF-21D10B, CF-21D20B, CF-21D60B, CF-21D70B, CF-21E20B, CF-21E30B, CF-21E40B, CF-21E60B

Клоны: Hitachi CMT2197-443 / Shivaki STV-148M4, STV-2015M4 / Supra STV1485, STV2085.
КАТАЛОГ СХЕМ

mc-41
схема шасси mc-41B скачать
Основные "больные места" данного шасси:

В первую очередь следует обратить внимание на схему построения источника питания данного изделия:
str-s 6707
Импульсный источник питания здесь собран на микросхеме STR-S6707. Питание микросхемы осуществляется подачей напряжения +6,8V на 9-й вывод.
В режиме запуска: с сетевого напряжения через цепь R824, R825,
в рабочем режиме: с вывода 2 ТПИ, через параметрический стабилизатор на элементах D809, C820, Q805.
Конденсатор C826 в обеих случаях служит фильтром.

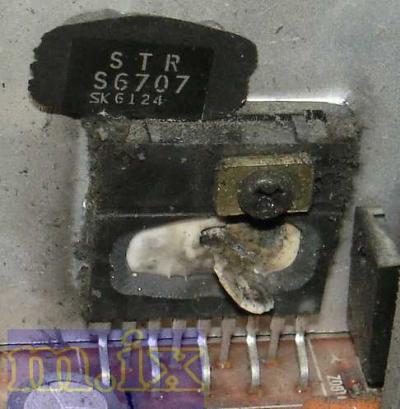

Но здесь кроется один немаловажный нюанс: в этой-же цепи осуществляется и питание ПОС источника питания (через резистор R820 на оптрон IC801). В случае потери емкости конденсатора C826 (или увеличении его ESR) обратная связь не работает, что приводит к неприятным последствиям!!
str-s 6707
Во избежание подобной неприятности необходимо обратить особое внимание на этот конденсатор!!

Вторая "болезнь" это большое колличество контуров в аппарате.
Это приводит к таким неисправностям как:
*Проскакивание станций в режиме автопоиска
*Неправильное цветоотображение( или его отсутствие) в СЕКАМЕ

Методика "реанимации" контуров рассмотрена здесь.

Еще пара нередко встречающихся дефектов:
*Неправильная реакция на клавиатуру.
При включении в сеть аппарат запускается сразу в рабочий режим, при нажатии CH+ на локальной клавиатуре на экране выскакивает MENU.
Требуется замена ПЗУ 24C02. Перепрошивка при этом не требуется!

*Отсутствие цвета в ПАЛ. Этот дефект нередко случается из-за проблем в процессоре (включен принудительный СЕКАМ). Иногда спасает ситуацию отключение вывода 40 на микропроцессоре (для MPU GS8434-03A)

*Самопроизвольное отключение (переход в дежурный режим). При этом явных непропаев не наблюдается, на простукивание не реагирует.
В 99% случаев причиною является уменьшение емкости (или увеличение ESR) конденсатора "вольтдобавки" в первичной обмотке ТПИ
