колебательный контур
Колебательные контуры применяются во
многих телевизорах. В современных телевизорах их число сведено до
минимума- как правило всего лишь один контур УПЧИ (VIF) в радиоканале.
Но в старых моделях их было гораздо больше: к примеру в
телевизоре FUNAI
2000MK8 их было 9 (!!) штук, в телевизоре GOLD
STAR (а позже LG) было 7 контуров.

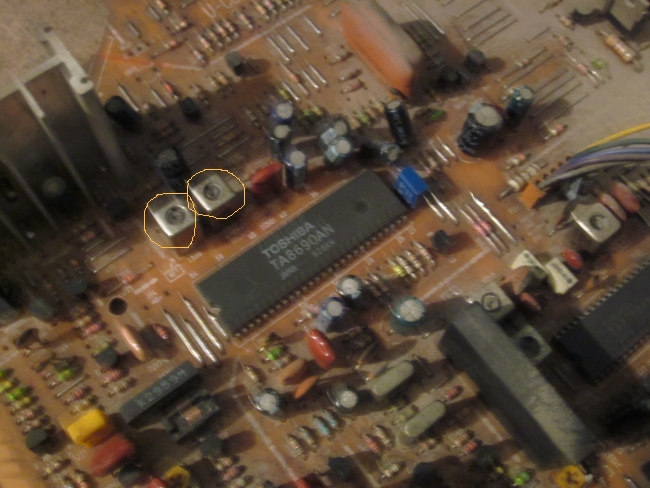

Конструктивно колебательный контур
выполнен как заключенная в металический корпус катушка с регулируемым
ферритовым сердечником и установленным внутри конденсатором.
Со временем параметры контура могут
изменяться, что приводит к неправильной работе аппарата. К примеру
может начать уходить
настройка на
канал, телевизор при
автопоиске проскакивает каналы(расстроен
контур
АПЧГ), может пропасть один из
цветоразностных сигналов в СЕКАМЕ (проблема с контуром R-Y или B-Y) или
наоборот- слишком яркий один из цветов.
Причем подстройка сердечника контура
удовлетворительного результата не дает.
Как показала практика причиной этого
деффекта чаще всего является конденсатор, установленный внутри
колебательного контура, и замена его чаще всего устраняет проблему.

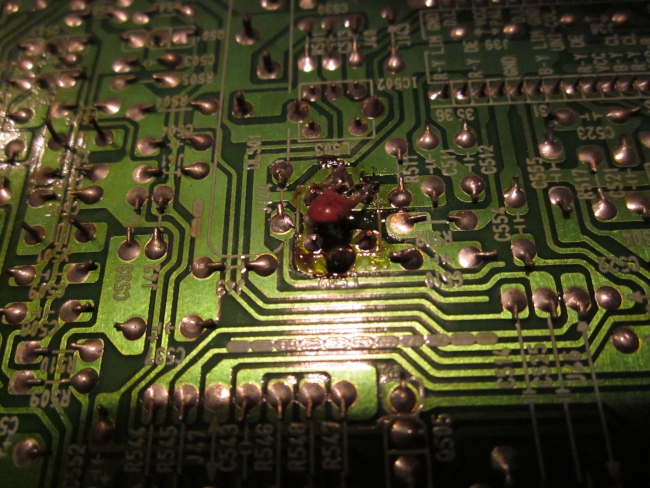

Для этого нужно аккуратно выпаять контур,
удалить конденсатор (просто выломать его при помощи шила или тонкой
отвертки), впаять контур обратно и припаять конденсатор с нижней
стороны платы прямо к выводам колебательного контура.
Емкость конденсатора выбирается
экспериментальным путем в пределах 10....100 пФ. При этом нужно
обратить внимание на правильность подключения конденсатора (это всегда
можно определить по схеме)
Примечание: так как емкость конденсатора
всегда приходится подбирать экспериментируя с различными номиналами, то
для того чтобы сократить время на эту кропотливую работу, советую новые
"навесные" конденсаторы отмечать на схеме аппарата.
|
