печатные платы

самостоятельное изготовление при помощи утюга и лазера

оригинал статьи на сайте "Радиокот"

Занимаясь радиолюбительством в течении многих лет я изготавливал печатные платы разными способами. Рисовал лаком (помните те времена), резаком (простенькие платы) и т.д. В последнее время пользуется популярностью метод "Лазерного принтера и утюга" для переноса рисунка на фольгированый стеклотекстолит. По разным рекомендациям и статьям в Интернете я испытал практически все материалы, что рекомендовалось. Тонкая лощеная бумага от журналов, фотобумага, факсовая бумага, подложки от самоклеющейся пленки и даже бумагу для термопереноса на ткань. Вру, пищевую аллюминевую фольгу не испытывал.

Ни один способ не удовлетворял меня по причине, что результат был не стабильный (могло получиться с первого раза могло только с третьего-пятого). Лучшие результаты были получены на фотобумаге. Хуже на факсовой и на листах от журналов, да еще к тому же после "прокатки" утюгом ее приходилось отмачивать. Сильно это не напрягает по времени, но все же (10 мин в среднем). На бумаге для термо переноса на ткань получалось хорошо, но для снятия подложки требуется изопропиловый спирт, также очень точно надо было выставлять температуру утюга. Чуть ошибка - все брак. На подложках от самоклеющейся пленки тонер при печати отваливался от лощеной поверхности (не знаю какой гадостью они покрыты)

Все со вступлением покончено - приступаем...

Прим: Все, что я буду описывать дальше может и было где то описано раньше, но я не видел.

Как ни странно, но вернемся к подложкам от самоклеющейся пленки (самоклеющиеся обои). В основном технология во многом идентична ранее описанному в разных источниках. Все дело в материале

Что нам потребуется:

1.Фольгированый текстолит (одно-двух сторонний, кому как надо)

2.Лазерный принтер ( у меня дома HP1020 )

3.Утюг - любой

4.Силит-Бэнкс - для очистки поверхности платы

5.Хлорное железо для травления платы ( с другими составами не проверял типа "медный купорос-соль" и т.д. )

6.Тонкие сверла для сверления (это понятно)

7.САМОКЛЕЮЩЕЯСЯ ПЛЕНКА

Вот на пункте 7 остановимся подробней.

Идем на базар или в магазин, где продают обои и ищем дешевую китайскую пленку. Если посмотреть на подложку на которой лежит пленка можно увидеть сетчатый рисунок с буковками рисунками и циферками (у каждой марки по-разному). Так вот, нас интересует пленка, на подложке которой крупные цифры 333. НАС ИНТЕРИСУЕТ ОНА И ТОЛЬКО ОНА. У нас рулон 10 метров шириной 50 см. стоит 100 рублей. Бывают также 777, 555, 556 и т.д. но оно нам не надо.

Вот снимок подложки

самостоятельное изготовление печатных плат

Дальше почти как всегда. Вырезаем (кому как удобней и чем удобней) кусок текстолита нужных размеров с запасом 1 см. с каждого края. На этих местах можно просверлить потом отверстия для совмещения двух слоев (если вы делаете двухстороннюю плату) Очищаем плату от загрязнений. Я не тру "шкуркой нулевкой", а использую Силит-Бэнкс (см. рекламу по телику). Наливаем немного Силита на поверхность платы и ждем. Если поверхность не очень грязная и не сильно окислилась, то хватает 1 мин. Плата на глазах становиться чистенькой и розовой. Если она у вас очень грязная, то ждем подольше или повторяем процедуру несколько раз. Промываем плату водой и несем сушить, За поверхность плату, куда будем переводить рисунок пальцами не брать, но если взялись, то страшного ничего нет, просто перед переносом протрите тампоном, смоченным в ацетоне

Для очистки хорош также "Комет" (см. рекламу по телику), но в порошке .

Вот подготовленная плата

Пока плата сушится, печатаем рисунок. Я рисую и печатаю на программе SprintLayout 4.0. У каждого свои предпочтения . Используйте то что больше нравится.

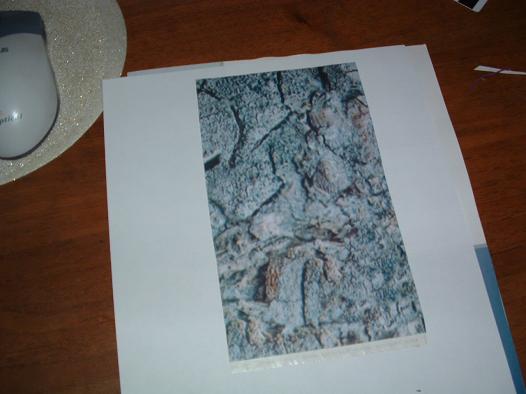

Вырезаем кусок пленки (саму пленку пока не отрываем) нужных размеров. Так как после отслаивания пленки подложка очень тонкая, принтер будет ее жевать. Поверьте мне - будет. Поэтому наклеиваем ее на лист обычной офисной бумаге. Приклеить надо так, чтоб после снятия пленки на верху осталось лощеная поверхность подложки Я использую несколько капель клея "Момент" в углах подложки и по центру длинных сторон.

Все у нас все готово для печати. Отдираем пленку.

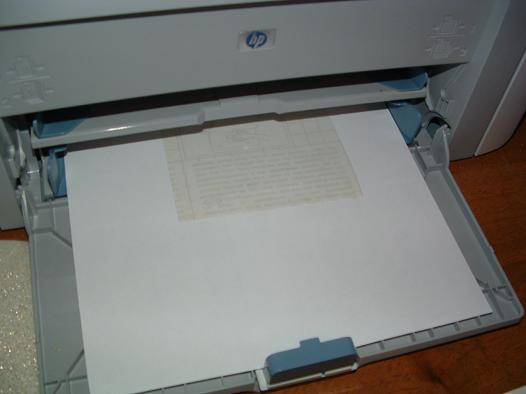

Вставляем "бутерброт" в принтер и печатаем. В установках принтера не забываем выставить максимум тонера. Вы понимаете о чем я.

Отпечатали? смотрим как у нас там с рисунком. Именно на этом типе пленке, вернее подложке 333 у меня и перестало отваливаться тонер, на других сыпался - мама дорогая...
