регулируемые блоки питания

Категория Источники питания
Для питания схем обычно требуются постоянные источники напряжения, и еще лучше чтобы они были стабилизированными (если, конечно, позволяет мощность стабилизатора).

Так что для этого лучше всего воспользоваться специализированными микросхемами или транзисторными стабилизаторами.

Но, для радиолюбительской практики не мешало- бы иметь и регулируемый блок питания, позволяющий изменять выходное напряжение в определенных пределах.

Вот несколько схем:

Вариант1

Схема позволяет производить регулировку выходного напряжения в пределах 1..12 Вольт.

Для увеличения выходой мощности можно заменить транзисторы на более мощные, а для изменения полярности можно применить транзисторы с другой проводимостью и "развернуть" все полярные элементы: диоды, стабилитрон и электролитические конденсаторы.

Вариант 2

Схема позволяет получить двух полярное регулируемое напряжение в пределах от 5 до 25 Вольт и током нагрузки до 1 Ампера.

Используемые трансформаторы- ТВК-110 от ламповых телевизоров, но можно применить и другие с аналогичными параметрами.

Полное описание схемы и печатную плату можно посмотреть в журнале "РАДИО" №12 за 1991год на странице 75.

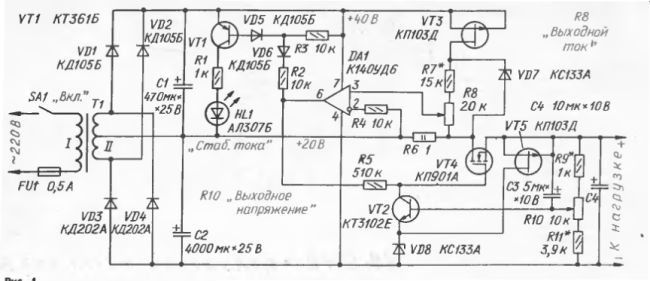

Вариант 3

Немного сложнее, но имеет защиту от КЗ в нагрузке.

Выходное напряжение от 4 до 12 Вольт при токе нагрузки до 1,5 Ампер.

Полное описание, монтажная плата, рекомендации по настройке и подбору деталей- читаем в журнале "РАДИО" №6 за 1991 год на странице 62.
