Акустический выключатель


Устройство предназначено для включения (выключения ) любой нагрузки при помощи звукового сигнала.
Мощность нагрузки может быть практически любая и определяется лишь возможностями применяемого реле.

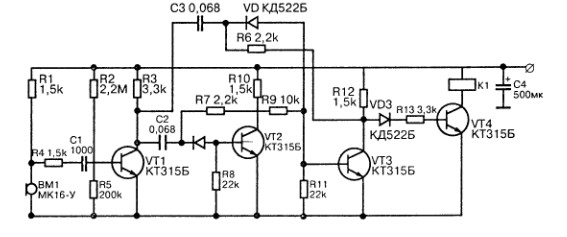

Схема оснащена звуковым датчиком (микрофон), включающим её при любом громком звуке и триггером на транзисторах, позволяющим схеме долгое время находится в одном из устойчивых состояний (или включена или выключена).

Звуковой сигнал с микрофона через цепь R4, C1 поступает на базу транзистора VT1, открывая его.
В зависимости от чувствительности микрофона возможно потребуется подбор резистора R4.
Далее вступает в действие триггер, выполненный на транзисторах VT2, VT3

Ключевым элементом триггера является цепь VD5, C3 благодаря которой он может находится достаточно долго в любом из устойчивых состояний до прихода следующего управляющего импульса (открывания транзистора VT1).
Транзистор VT4- в данной схеме ключ, управляющий реле

Дополнение к схеме: параллельно обмотки реле необходимо установить диод, предохраняющий ключевой транзистор от ЭДС самоиндукции.

Питание схемы- однополярное от стабилизированного источника +12..15V.

Источник схемы: книга "Ликбез радиолюбителя" А.П.Кашкаров
