фильтр для сабвуфера

Принцип работы любого сабвуфера- это усиление сигнала лишь в диапазоне низких частот.

Для этого обычно применяется отдельный усилитель ( причем более мощный) и низкочастотный фильтр, задача которого- выделить из сигнала лишь низкочастотную составляющую (обычно в диапазоне 20...300Гц), обрезав при этом все остальные частоты.

Еще одна задача фильтра для сабвуфера- это смеситель (или сумматор- кому как нравится...) сигналов с обеих каналов так-же в нижнем диапазоне частот. Это необходимо для того чтобы сигнал на вход усилителя сабвуфера мог поступать одновременно с обеих каналов.

Конструктивно схемы фильтров для сабвуферов могут отличаться в зависимости от области их применения: для автомобильной техники как самый просто вариант необходимо чтобы питание фильтра было однополярное +12 Вольт, для стационарных сабвуферов- возможен и двухполярный вариант.

Кроме этого фильтры могут быть как пассивными так и активными.

Рассмотрим некоторые, наиболее простейшие конструкции:

1.самый простейший вариант с питанием +12V (для автомобиля)

Самый простейший вариант, но возможности вполне достаточны. Большой диапазон перестройки частоты частоты среза позволяет использовать сабвуфер практически с любой акустикой. Если у магнитолы нет линейных выходов - не беда. Схема может работать и с "колоночных" выходов магнитолы. Для этого нужно только увеличить сопротивление резисторов R1,R2 до 33...100 кОм.

При широкой полосе частот, воспроизводимых сабвуфером, для "стыковки" звучания с фронтальной акустикой необходимо использовать регулируемый фазовращатель. Схема простейшего сумматора с фазовращателем приведена на следующем рисунке. По сравнению с предыдущей схемой пределы перестройки частоты среза несколько сужены, все остальные рекомендации остаются в силе.

Однако возможности простейших схем ограничены. Пассивный сумматор дает большое затухание сигнала, что заставляет использовать мощный усилитель (и как следствие получим дополнительные шумы...)

Кроме того возможно ухудшение разделения стереоканалов из-за невысокого входного сопротивления сумматора.

Вариант 2: активный смеситель

Для повышения входного сопротивления смесителя лучше всего использовать полевые транзисторы - при использовании транзисторов с напряжением отсечки более 3 вольт (КП303Г, КП303Е) необходимый режим работы достигается без смещения на затворе. В таком случае разделительный конденсатор на входе необязателен. А это дополнительное повышение качества звучания.

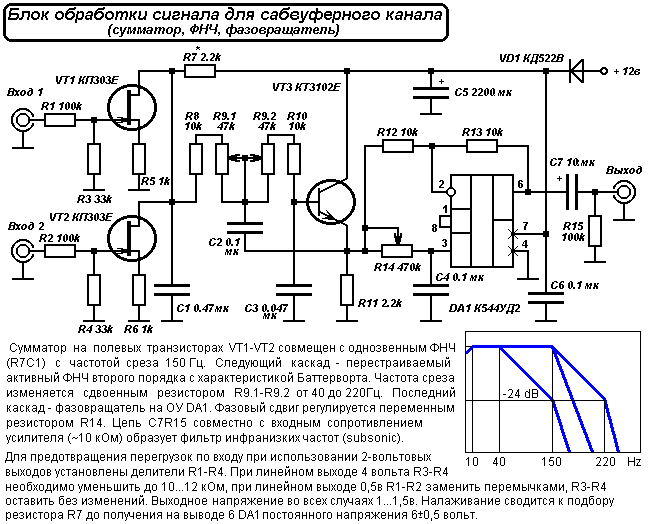

Схема такого фильтра- на рисунке
