Демонтаж многовыводных элементов

или как выпаивать микросхему

Категория Начинающим

При ремонте аппаратуры или просто при разборе старой техники очень часто приходится сталкиваться с проблемой демонтажа (выпаивания) многовыводных элементов- микросхем.

Как известно микросхемы имеют большое колличество выводов и для их извлечения необходимо или нагреть все выводы одновременно или освободить их от припоя.

В профессиональных ремонтных мастерских для этого используются специальные паяльные станции- устройства, где при помощи специального фена струей горячего воздуха припой просто "сдувается" с монтажных площадок. Устройство удобное, но довольно дорогое...

Вариант номер два: применение специальных насадок на жало паяльника, позволяющих нагреть одновременно несколько выводов микросхемы. Такой способ, бесспорно, дешевле но потребуется иметь постоянно при себе большое колличество насадок под различные микросхемы.

Вариант номер три: применение специального паяльника "с отсосом". Промышленностью выпускаются паяльники, снабженные небольшим насосом, способным отсасывать расплавленный припой.

При небольшой тренировке можно достичь неплохих результатов, но со временем такие паяльники то- же приходят в негодность...

Но есть вариант еще дешевле и проше: сбор расплавленного припоя при помощи экранной оплетки.

Оплека- это оболочка, применяемая для экранировки проводов. Очень хорошо для этой цели подходит и оплетка, выполняющая роль заземления кинескопов.

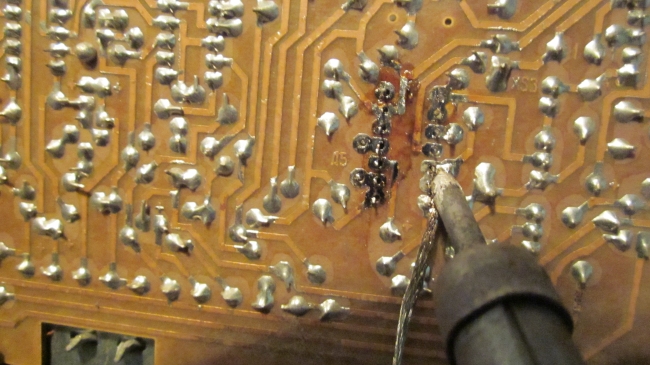

Снятую с провода оплетку (или оплетку от кинескопа) обильно смачивают флюсом (любым) и через нее нагревают монтажную площадку. Припой, расплавляясь, впитывается в оплетку, освобождая тем самым контакты.

По мере напитывания оплетки припоем ее просто обрезают бокорезами.

Демонтаж микросхем в планарном корпусе:

Здесь подход маленько другой... В этом случае нам понадобится лакированная тонкая проволока- её можно взять от любого трансформатора или дросселя (требутся лишь подобрать подходящий диаметр).

Проволоку просовываем под выводы микросхемы. Припаяв один конец начинаем вытягивать другой наружу, нагревая при этом контакты микросхемы. Проволока, проходя между выводами и контактной площадкой, будет маленько приподымать контакты, освобождая их от печатных проводников.

Демонтаж элементов с крупными выводами.

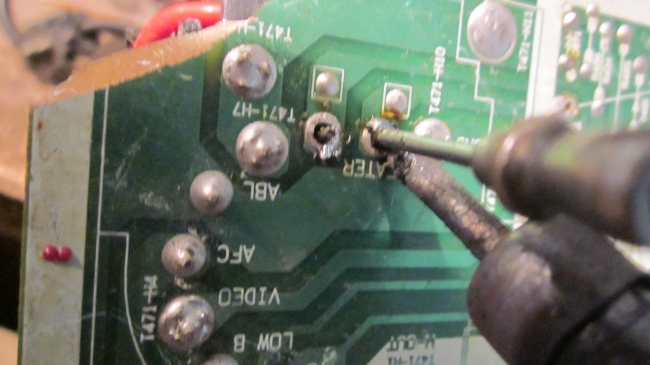

У таких деталей как трансформаторы (строчные или импульсные неважно) выводы достаточно толстые и на печатной плате предусмотрены большие контактные площадки. Собирать припой с них при помощи оплетки невыгодно: слишком высокий расход. Поэтому здесь приемлем еще один способ: выпаивание при помощи иглы от шприца. Правда, игла здесь потребуется очень большая- такие применяются только лишь в ветеринарии. Острый конец иглы стачивается и получается просто стальная трубка. Надев конец этой трубки на вывод, начинаем разогревать припой при помощи паяьника, вдавливая при этом трубку.

Флюс при этом не используется! Здесь главная задача- чтобы стенки иглы не припаялись к выводу трансформатора. Рекомендуется даже вращать её при этом.

По мере плавления припоя трубка из иглы зайдет внутрь платы через отверстие, в котором находится вывод трансформатора, освободив его от монтажной площадки.

Такую- же процедуру необходимо выполнить со всеми выводами.
