Усилитель с защитой от КЗ
Основные
технические характеристики усилителя:
* Номинальная выходная мощность:
на нагрузке
4Ом: 20 Вт
на нагрузке 8
Ом: 10 Вт
* Диапазон воспроизводимых частот: 20
Гц....30 кГц
* Коэффициент нелинейных искажений: не
более 0,7%
* Нелинейность характеристики: не более
1,5 дБ
Отличительной особенностью усилителя
является наличие цепи защиты выходных транзисторов от
случайного замыкания в нагрузке.
Схема питается от нестабилизированного
однополярного источника, расчитанного на максимальный ток нагрузки до 1
А. В случае применения стабилизированного ИП, его напряжение можно
снизить до +34 Вольт.

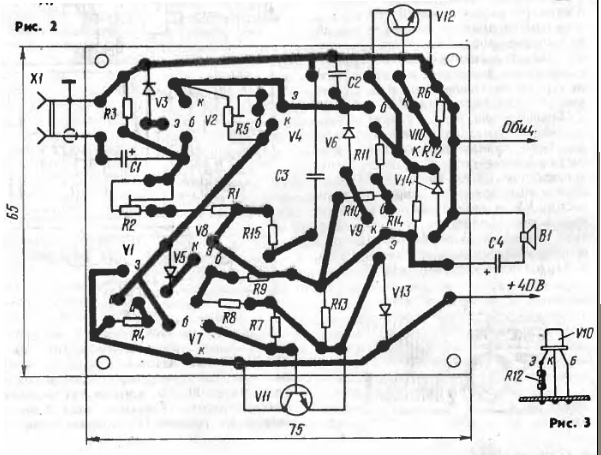

Детали устройства (кроме выходных
транзисторов) размещаются на печатной плате размером 65 * 75 мм,
выходные транзисторы необходимо установить на радиаторы размером не
менее 200 кв.см (при использовании нагрузки 4 Ом).
Все рекомендации по сборке,
настройке и
подбору аналогов- в источнике:
журнал "Радио" №1, 1981г, стр 52
|
