Как получить нестандартное напряжение

В большинстве радиоэлектронных устройств все напряжения относительно стандартны: 3V, 5V, 9V, 12V и так далее.
Насчет выдаваемого напряжения стандартны обычно и электрохимические источники тока: батарейки (1,5V, 9V), аккумуляторы и так далее.
Но бывают случаи когда требуется получить и необычное напряжение: например 6V или 8V. Скажите такое случается крайне редко? Отнюдь...

Немного отвлекусь от темы и приведу реальный пример из реальной практики:
В некоторых моделях телевизоров Sharp питание видеопроцессора осуществлялось через трехногий стабилизатор AN7808 (то есть 8V). При меньшем напряжении- отключается яркость, при подаче 9V телевизор работает, но нет цветности и увеличен размер по кадрам. В старые добрые времена "родной" 8-ми Вольтовый стабилизатор найти было довольно проблематично и приходилось "выкручиваться" с родными советскими КРЕНками типа КР142ЕН на фиксированное напряжение 5 и 12 Вольт.

Для решения данной проблемы возможны два варианта:
1. Изготовить регулируемый источник питания.
2. Изменить напряжение стабилизации у микросхемы-стабилизатора.

Рассмотрим оба варианта:

регулируемый источник питания

Схем регулируемых источников питания в интернете много. Можно найти различные схемы как на транзисторах так и на микросхемах, с защитой и без, но мы рассмотрим самый простой вариант регулируемого источника питания- на микросхеме серии LM317. На ней можно изготовить простенький регулируемый источник питания с выходным напряжением в пределах 1,5....30V и током до 1,5Ампер. Кстати, у неё есть и отечественный аналог имеется- называется он КР142ЕН12А. Схема включения у него такая:

регулируемый блок питания
Как видим ничего сложного и хитрого: самый обыкновенный диодный мост, пара конденсаторов на входе и выходе и цепь регулировки.

Вариант второй:

Как изменить напряжение стабилизации у КРЕНки

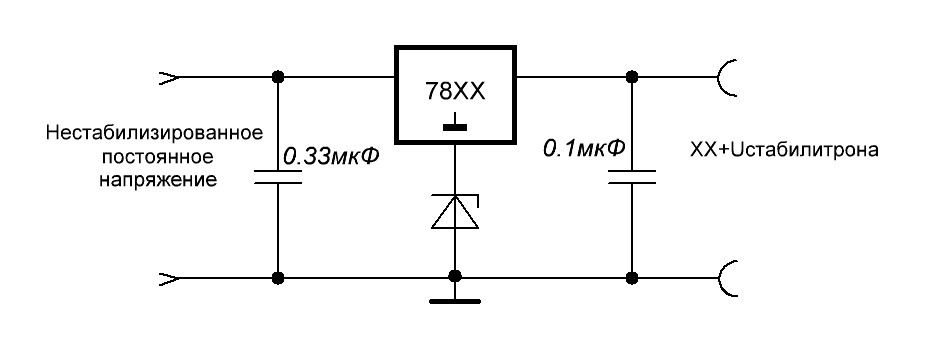

Здесь, в общем-то тоже нет ничего хитрого: достаточно просто средний (тот который "общий" вывод) у КРЕНки подключить через стабилитрон. См схему:

как изменить напряжение стабилизации у КРЕН
Выходное (причем стабилизированное!) напряжение при этом поднимется на значение напряжения стабилизации стабилитрона.
То есть если взять 5-ти вольтовую КРЕНку и поставить дополнительно стабилитрон, скажем, на 3,3V, то на выходе мы получим 5+3,3=8,3V.

А если вдруг необходимо поднять напряжение не на много, скажем всего на 0,5....1,5V? Тоже не сложно: таких стабилитронов не существует, но вместо стабилитрона можно использовать обыкновенный диод (только включается он не как стабилитрон а наоборот- катодом к "общему"). См рисунок:

как изменить напряжение стабилизации у КРЕН
Все дело в том что на p-n переходе диода создается падение напряжения:
для кремниевых диодов оно составляет порядка 0,6-0.7V, для германиевых 0.3-0.4V.
Именно это свойство можно и использовать: если установить, скажем, два последовательно включенных кремниевых диода то напряжение на выходе КРЕНки подымется приблизительно на 1,4V.

Небольшое дополнение: в "последних" отечественных телевизорах (которые еще выпускались в середине-конце 1990-х годов) можно было встретить источники питания где 12-ти Вольтовый стабилизатор был выполнен на микросхеме КР142ЕН8Г с включением среднего вывода через подстроечный резистор. Но диапазон регулировки у такой схемы был, прямо скажем, не очень.... Так что все что было написано выше более эффективно.

Ну и напоследок: основная часть материала и картинки позаимствованы с сайта Практическая электроника (с предварительного согласия!!)
