Стабилизаторы серии 78ХХ, 79ХХ

Характеристики, параметры

Категория Микросхемы серии 6-9

Микросхемы данной серии являются линейными стабилизаторами напряжения, причем стабилизация осуществляется по «плюсовому» потенциалу (относительно «общего» провода), для стабилизации по «минусу» существует другая серии микросхем- 79ХХ.

Напряжение стабилизации у данного вида микросхем указывается в их маркировке: 7805- 5-ти Вольтовая, 7809- 9-ти Вольтовая и так далее…

Стабилизаторы серии 78хх, 79ХХ имеют защиту от перегрузки на выходе и могут обеспечивать ток до 1 Ампера (при наличии радиатора), причем для нормальной работы для данной серии стабилизаторов требуется чтобы входное напряжение было как минимум на 50% выше выходного.
Есть и более слабая версия данных микросхем- называются они 78LХХ

По внешнему виду микросхема очень похожа на транзистор- так же имеет 3 вывода

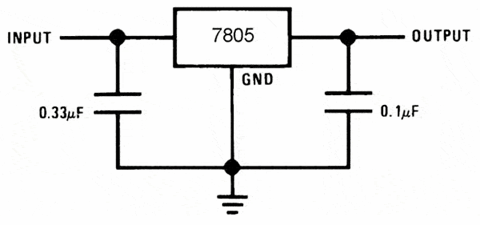

Схема включения у них достаточно проста: вход, выход, и «масса»:

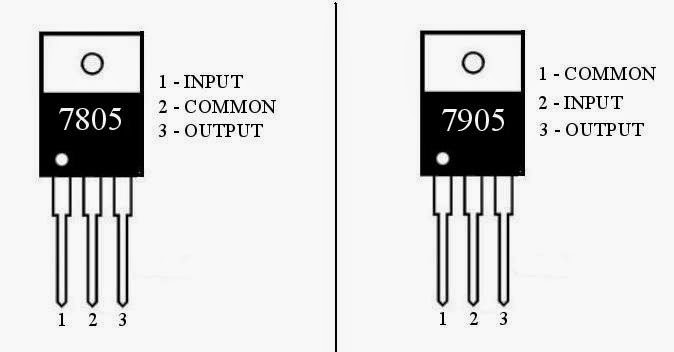

А вот по цоколевке 78ХХ и 78ХХ отличаются: если у 78ХХ все просто: слева-направо (вход, общий, выход), то у 79ХХ немного не так (смотрим рисунок)

Среди отечественных микросхем также имелись подобные изделия, и назывались они КР142ЕН (на корпусе у них было написано КРЕН и поэтому они получили название «КРЕНка»), про них подробнее можно узнать здесь, а здесь Вы сможете узнать как умощнить эти микросхемы.

Несмотря на то что данные микросхемы имеют фиксированное выходное напряжение, все-же есть возможность при помощи внешних "обвесов" получить с них не стандартные напряжения. Про это Вы можете прочесть здесь.

Ну и напоследок- Вы можете скачать даташиты на данные микросхемы в разделе сайта ФАЙЛОВОЕ ХРАНИЛИЩЕ (воспользуйтесь там поиском)
