Микросхемы серии КМОП

Цоколевка и параметры микросхем серии К176, К561, К564

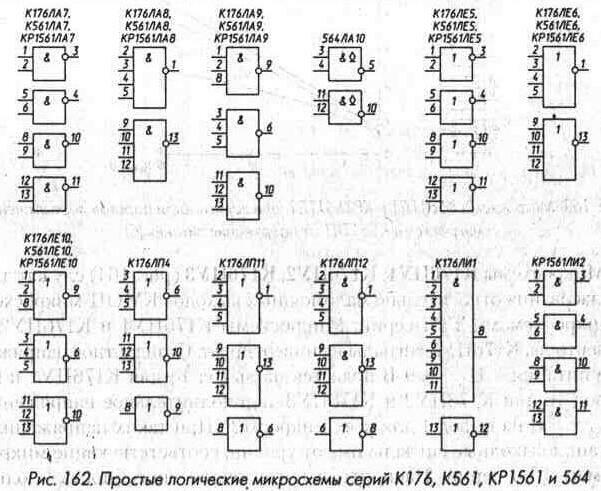

Микросхемы этой серии выполнены по технологии КМОП. Микросхемы, имеющие в своем обозначении после указания серии буквенное сочетание ЛА, а также четырехвходовые элементы микросхемы К176ЛП12, выполняют функцию И-НЕ. Микросхемы с сочетанием ЛЕ, а также трех- и четырехвходовые элементы микросхем К176ЛП4 и К176ЛП11, выполняют функцию ИЛИ-НЕ. В состав микросхемы К176ЛИ1 входит девятивходовый элемент И и инвертор, микросхема КР1561ЛИ2 - четыре двухвходовых элемента И.

Обозначение микросхемы

Функциональное назначение

Число выводов корпуса

Предельная частота, МГц при Uпит, В

Номер рис.

5

9,10

15

КР1561АГ1

2 ждущих мультивибратора

16

-

-

-

277

К176ИД1 К561ИД1

Дешифратор 4-10 с прямыми выходами

16

-

-

-

232

К176ИД2 К176ИДЗ

Преобразователи двоично-десятичного кода в код семисегментного индикатора

16 16

-

-

-

235 235

564ИД4 564ИД5

Преобразователи двоично-десятичного кода в код семисегментного индикатора

16 16

-

-

-

235 235

КР1561ИД6

2 дешифратора 2-4 с прямыми выходами

16

-

-

-

238

КР1561ИД7

2 дешифратора 2-4 с инверсными выходами

16

-

-

-

238

К176ИЕ1

Шестиразрядный двоичный счетчик

14

-

1

-

172

К176ИЕ2

Пятиразрядный двоичный и десятичный счетчик

16

-

2

-

173

К176ИЕЗ

Счетчик-делитель на 6 с выходом на семисегментный индикатор

14

-

1

-

176

К176ИЕ4

Декада с выходом на семисегментный индикатор

14

-

1

-

177

К176ИЕ5

Кварцевый генератор и делитель частоты на 32768

14



184

К176ИЕ8 К561ИЕ8

Десятичный счетчик с дешифратором

16

1

2

3



185

К561 ИЕ9

Двоичный счетчик с дешифратором

16

1

3

-

187

К561ИЕ10 КР1561 ИЕ10

2 четырехразрядных двоичных счетчика

16

1,5

4 3

4

195

К561 ИЕ11

Четырехразрядный двоичный реверсивный счетчик

16

-

5

-

200

К176ИЕ12

Кварцевый генератор и делители частоты на 32768 и 60

16

-

1.2

-

203

К176ИЕ13

Счетчик для часов с будильником

16

-

1,2

-

205

К561ИЕ14

Четырехразрядный десятичный реверсивный счетчик

16

1,5

3

-

211

КА561ИЕ15А КА561ИЕ15Б

Делитель частоты с переключаемым коэффициентом деления

24

0,8 0,4

1,5 0,75

-

212

К561ИЕ16

14-разрядный двоичный счетчик

16

1,5

4

-

214

К176ИЕ17

Счетчик-календарь

16

-

-

-

219

К176ИЕ18

Кварцевый генератор и делители частоты на 32768 и 60

16

1

1

-

221

К561ИЕ19

Счетчик с переключаемым коэффициентом деления

16

0,6

1.8

-

222



Обозначение микросхемы

Функциональное назначение

Число выводов корпуса

Предельная частота, МГц при Uпит,, В

Номер рис.

5

9, 10

15

КР1561ИЕ20

12-разрядный двоичный счетчик

16

-

-

-

226

КР1561ИЕ21

Четырехразрядный двоичный синхронный счетчик

16

-

-

-

227

К561ИК1

3 мажоритарно-мультиплексорных элемента

16

-

-

-

268

564ИК2

Устройство управлений пятиразрядным индикатором

24

-

-

-

241

К176ИМ1 К561ИМ1

Четырехразрядный двоичный сумматор

16

-

-

-

262

К561ИП2

Элемент сравнения четырехразрядных чисел

16

-

-

-

271

564ИР1

18-разрядный сдвигающий регистр

14

1,5

3

-

228

К176ИР2 К561ИР2

2 четырехразрядных сдвигающих регистра

16

-

2

4.5

-

228

К176ИРЗ

Четырехразрядный сдвигающий регистр

14

-

2

-

228

К561ИР6

Восьмиразрядный сдвигающий регистр (Z)

24

-

-

-

228

К561ИР9

Четырехразрядный сдвигающий регистр

16

-

-

-

228

К176ИР10

18-разрядный сдвигающий регистр

14

-

2

-

228

564ИР13

Регистр последовательного приближения

24

2

5

-

231

КР1561ИР14

Четырехразрядный регистр хранения информации (Z)

16

1.8

3.6

4,8

228

КР1561ИР15

Четырехразрядный реверсивный сдвигающий регистр

16

-

-

-

228

К561КП1 КР1561КП1

2 мультиплексора 4-1

16

-

-

-

251

К561КП2 КР1561КП2

Мультиплексор 8-1

16

-

-

-

259

К176КТ1

4 ключа

14

-

-

-

250

К561КТЗ КР1561КТЗ

4 ключа

14

-

-

-

250

К176ЛА7 К561ЛА7

4 элемента 2И-НЕ

14

-

-

-

162

К176ЛА8 К561ЛА8

2 элемента 4И-НЕ

14

-

-

-

162

К176ЛА9 К561ЛАР КР1561ЛА9

3 элемента ЗИ-НЕ

14

-

-

-

162



Обозначение микросхемы

Функциональное назначение

Число выводов корпуса

Предельная частота, МГц при Uпит, В

Номер рис.

5.

9,10.

15

564ЛА10

2 элемента 2И-НЕ (ОС)

14

-

-

-

162

К176ЛЕ5 К561ЛЕ5 КР1561ЛЕ5

4 элемента 2ИЛИ-НЕ

14

-

-

-

162

К176ЛЕ6 К561ЛЕ6 КР1561ЛЕ6

3 элемента 4ИЛИ-НЕ

14

-

-

-

162

К176ЛЕ10 К561ЛЕ10 КР1561ЛЕ10

3 элемента 3 ИЛИ-НЕ

14

-

-

-

162

К176ЛИ1

9И+НЕ

14

-

-

-

162

КР1561ЛИ2

4 элемента 2И

14

-

-

-

162

К561ЛН1

б элемента НЕ (Z)

16

-

-

-

165

К561ЛН2

6 элемента НЕ

14

-

-

-

165

К561ЛНЗ

6 повторителей (Z)

16

-

-

-

165

К176ЛП1

6 транзисторов

14

-

-

-

273

К176ЛП2 К561ЛП2

4 элемента ИЛИ с исключением

14

-

-

-

263

К176ЛП4

2 элемента ЗИЛИ-НЕ+НЕ

14

-

-

-

162

К176ЛП11

2 элемента 4ИЛИ-НЕ + НЕ

14

-

-

-

162

К176ЛП12

2 элемента 4И-НЕ + НЕ

14

-

-

-

162

К561ЛП13

3 мажоритарных элемента

14

-

-

-

267

КР1561ЛП14

4 элемента ИЛИ с исключением

14

-

-

-

263

К176ЛС1

3 мультиплексора 2-1

14

-

-

-

269

К561ЛС2

4 элемента И-ИЛИ

16

-

-

-

270

К176ПУ1

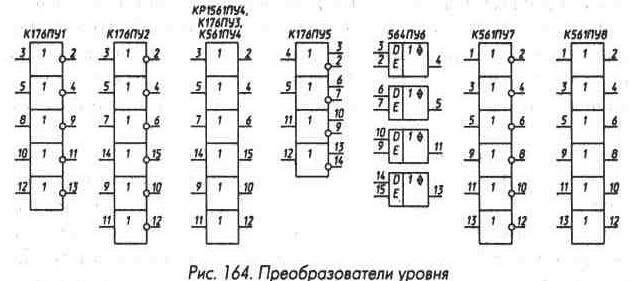

5 преобразователей уровня КМОП-ТТЛ с инверсией

14

-

-

-

164

К176ПУ2

6 преобразователей уровня КМОП-ТТЛ с инверсией

16

-

-

-

164

К176ПУЗ

6 преобразователей уровня КМОП-ТТЛ

16

-

-

-

164

К176ПУ4 КР1561ПУ4

6 преобразователей уровня КМОП-ТТЛ

16

-

-

-

164

К176ПУ5

4 преобразователя уровня ТТЛ-КМОП

16

-

-

-

164

564ПУ6

4 преобразователя уровня ТТЛ-КМОП (Z)

16

-

-

-

164

К561ПУ7

6 преобразователей уровня ТТЛ-КМОП с инверсией

14

-

-

-

164

К561ПУ8

6 преобразователей уровня ТТЛ-КМОП

14

-

-

-

164

К561СА1

13-входовый сумматор по модулю 2

16

-

-

-

266



Обозначение микросхемы

Функциональное назначение

Число выводов

корпуса

Предельная частота, МГц при Uпит, В

Номер рис.

5

9,10

15

К176ТВ1 К561 ТВ 1 КР1561ТВ1

2 JK-триггера

14

3.5

2 8 8

12

169

К561ТЛ1 КР156ГГЛ1

4 триггера Шмитта 2И-НЕ

14

-

2

-

163

К176ТМ1

2 D-триггера

14

-

1

-

169

К176ТМ2 К561ТМ2

2 D-триггера

14

-

1 4.5

-

169

К561ТМЗ

4 D-триггера

16

-

2

-

168

К561ТР2

4 RS-триггера (Z)

16

-

-

-

166

564УМ1

4 D-триггера с увеличенной амплитудой выходного сигнала

16

-

-

-

168
