Простая емкость для травления печатных плат

раздел практическая электроника
материалы в категории

Идея сделать компактную ёмкость для травления плат не нова, в сети много подобных конструкций, и здесь представлена одна из них.


Ёмкость представляет из себя плоский "аквариум", состоящий из двух стеклянных пластин между которыми вклеены три узких полоски стекла образующих нижнюю и боковые стенки. Ширина полосок может быть около 15-25 мм. Весь "аквариум" склеен обычным прозрачным силиконом и проверен на герметичность швов

емкость для травления печатных плат

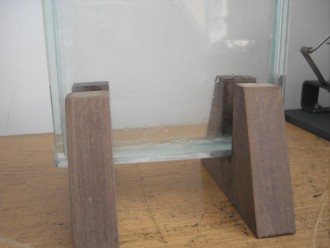

Для устойчивости конструкции сделаны деревянные подставки с пазами, в которые "аквариум" и вставляется.

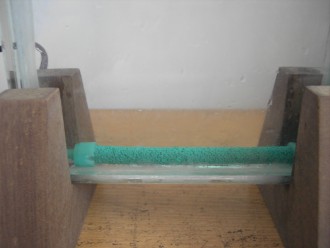

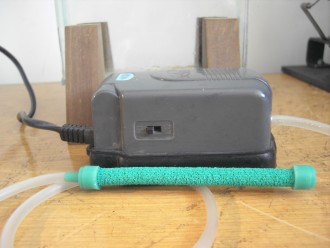

Для ускорения процесса травления раствор необходимо перемешивать, это происходит при помощи Аквариумного компрессора.

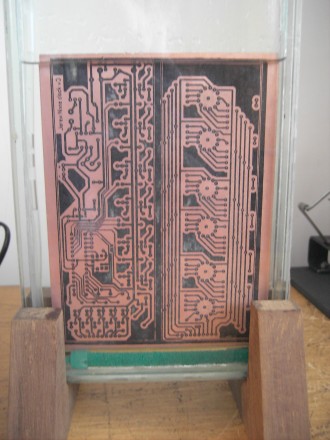

Прежде чем поместить плату в этот "аквариум", к ней можно приклеить тонкую полоску скотча- так ее потом будет удобнее вытаскивать.

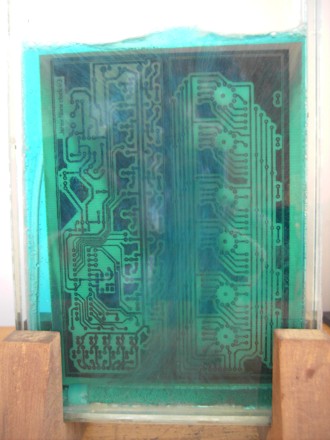

Заливаем раствор, опускаем плату и включаем компрессор, процесс травления пошёл. Время травления зависит от нескольких факторов- температуры раствора, площади удаляемой меди, толщины меди.

Для травления плат можно использовать самодельный раствор из лимонной кислоты и перекиси водорода.

Плата показанная на фото травилась примерно 20 минут.
