Отладочная плата для AVR микроконтроллера Attiy13

В данном уроке для изучения AVR микроконтроллеров мы с вами соберём простую отладочную плату для МК Attiny13.

Для сборки отладочной платы понадобится:

  1. Панелька DIP-8 1шт.
  2. Резисторы 150 Ом 3шт.
  3. Резисторы 4,7 кОм 3шт.
  4. Светодиоды 3шт.
  5. Тактовые кнопки 3шт.
  6. Штырьки PLS (5 штырьков)

Принципиальная схема отладочной платы

отладочная плата для Attiy13

Данная отладочная плата совместима со всеми 8 выводными AVR микроконтроллерами.

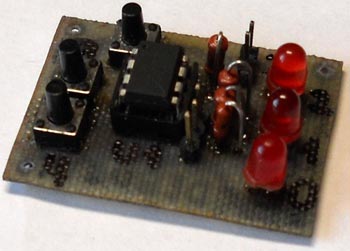

Схема в протеусе и внешний вид

Распиновка

Распиновка AVR микроконтроллера ATtiny13

Список радиоэлементов

ОбозначениеТипНоминалКоличество
  МК AVR 8-бит
ATtiny13
1
R1, R5, R6 Резистор
4.7 кОм
3
R2-R4 Резистор
150 Ом
3
HL1-HL3 Светодиод   3

Печатная плата- во вложении

Источник: http://cxem.net



Вложения:
ФайлОписаниеРазмер файла:
Скачать этот файл (mc122_AVR3.rar)mc122_AVR3.rar 33 Кб
