Расчет выпрямителей напряжения

Выпрямители относятся ко вторичным источникам электропитания, для которых первичным источником являются сети переменного тока.
Выпрямитель - это устройство, которое преобразует переменное напряжение питающей сети в однонаправленное пульсирующее. Именно однонаправленное пульсирующее так как назвать его постоянным немного некорректно. Существует и несколько иное определение: выпрямитель предназначен для преобразования переменного напряжения в импульсное напряжение одной полярности.

Выпрямители могут быть однополупериодные и двуполупериодные. К тому же они разделяются на однофазные и многофазные.

Итак, начнем с однофазного однополупериодного выпрямителя на полупроводниковом диоде.

Однополупериодный выпрямитель

однополупериодный выпрямительСхема однополупериодного выпрямителя до боли проста и объяснять тут нечего. Для наглядности положительные и отрицательные полуволны показаны разными цветами. Поскольку диод обладает свойствами односторонней проводимости, на выходе получается пульсирующее напряжение одной полярности. Для схемы характерны следующие параметры:

Среднее значение выпрямленного напряжения



Действующее значение входного напряжения



Среднее значение выпрямленного тока

Действующее значение тока во вторичной обмотке трансформатора



Коэффициент пульсаций

К достоинствам схемы можно отнести простоту конструкции. Недостатки - большие пульсации, малые значения выпрямленного тока и напряжения, низкий КПД. Применяется такая схема для питания низкоомных нагрузок, некритичных к высоким пульсациям.


В бытовой технике однолупериодные выпрямители применяются в основном в импульсных источниках питания: из-за большой рабочей частоты (около 15 кГц а иногда и выше) пульсации не столь чувствительны и их легче сгладить.

Двухполупериодный выпрямитель

Схема выпрямления с выводом от средней точки трансформатора

 выпрямитель со средней точкой


Пунктиром показано напряжение на входе второго диода. Как видно из графиков, во время первого полупериода первый диод открыт и на нагрузке создается падение напряжения. Во время второго полупериода первый диод закрывается, поскольку оказывается включенным в обратном направлении, а второй, наоборот, открывается и на нагрузке снова выделяется положительная полуволна. На схеме плюсиками и минусами обозначено действие полуволн переменного тока. Частота пульсаций двуполупериодного выпрямителя вдвое больше, что является его достоинством. Для такой схемы характерны следующие параметры:

Uср = 0.9Uвх
Uвх = 1.11Uср
Iср = 0.9Uвх/Rн
I2 = 0.78Iср
p = 0.67

Достоинства: удвоенные значения Uср и Iср, вдвое меньший коэффициент пульсаций по сравнению с однополупериодной схемой. Недостатки: наличие трансформатора с двумя симметричными обмотками (что увеличивает его массогабаритные показатели). К тому же на диодах удвоенное обратное напряжение.

Мостовая схема выпрямителя

диодный мост
Параметры такие же, как и двухполупериодной схемы со средним выводом, кроме обратного напряжения (оно в два раза меньше). Положительная полуволна (с верхнего по схеме вывода трансформатора) проходит через диод VD2, затем через нагрузку, затем через VD3 ко второму выводу трансформатора. При смене направления тока работают диоды VD4, VD1. Недостатком схемы считается удвоенное число диодов.
Положительный момент в схеме- не нужен трансформатор со средней точкой.

Трехфазный выпрямитель

Трехфазные выпрямители так-же делятся на однополупериодные и двухполупериодные: вот схемы:

Однополупериодный трехфазный выпрямитель

трехфазный выпрямитель

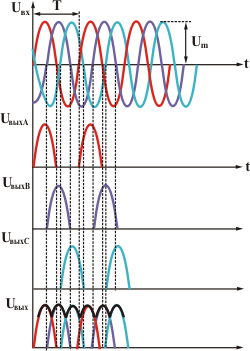

ниже показаны диаграммы трехфазного однополупериодного выпрямителя

трехфазный выпрямитель график
Каждая фаза смещена относительно другой на угол 120°. На нагрузке работает та фаза, у которой больше значение положительной полуволны в данный момент времени. В схеме диоды используются в течении 1/3 периода. При этом необходимо наличие средней точки. Среднее значение выпрямленного напряжения Uср = 1.17Uвх, обратное напряжениеUобр.max = 2.1Uср, коэффициент пульсаций 0.25.

Двухполупериодный трехфазный выпрямитель


трехфазный выпрямитель схема

По принципу действия такая схема аналогична однофазной двухполупериодной (мостовой). Для нее характерно: Uср = 2.34Uвх, Uобр.max = 1.05Uср, p = 0.057. Находит применение при различных величинах входного напряжения и токах нагрузки в сотни Ампер. Схема экономична, имеет низкие пульсации. Однако в реальных схемах коэффициент пульсаций составляет 8-10% из-за несимметричности фазных питающих напряжений.

Примечание: сайт-источник naf-st.ru
