Как сделать монтаж красивым

В радиолюбительской практике при изготовлении устройств состоящих из нескольких плат сразу-же возникает вопрос о их соединении: необходимо несколько модулей состыковать в одно целое, или, например, подключить выносные устройства (датчики, переменные резисторы, микровыключатели и так далее).

Такие соединения как правило обычно выполняются проводами, причем сами провода обычно просто припаиваются к плате.
Если речь идет о уже опробованном изделии, то этого было-бы и вполне достаточно, но когда мы имеем дело с опытным образцом то очень часто приходится все эти платы вынимать, переворачивать, дорабатывать и, конечно-же, провода могут начать отваливаться.
Поэтому при изготовлении радиолюбительских изделий желательно для соединения проводов использовать разъемные конструкции: это не только повысит надежность, но и значительно улучшит эстетический вид изделия.

На фотографии ниже показан пример использования разъема IDC10 (сама маркировка IDC10 обозначаетIDC это тип разъема, а 10 это число проводов).

применение разъема IDC10

Для изготовления шлейфа с таким разъемом понадобятся:

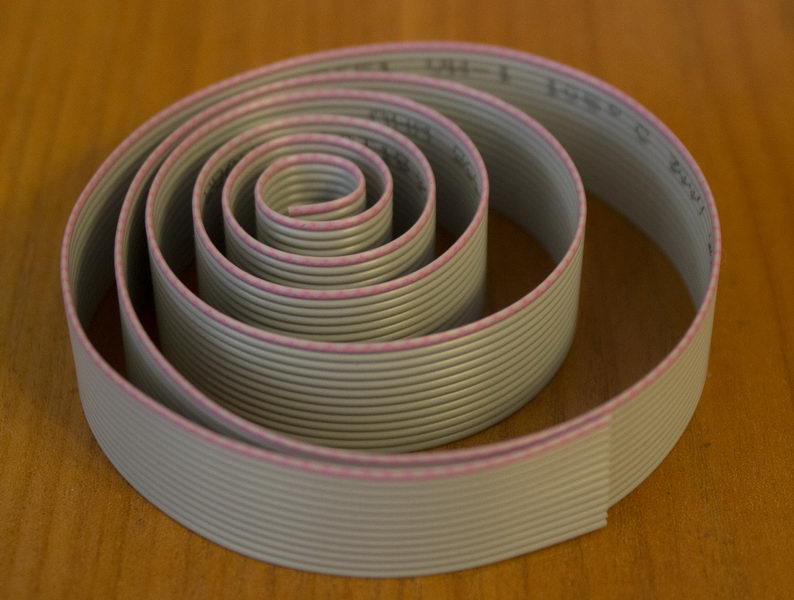

1. Сам шлейф. Он выглядит примерно вот так, но, конечно-же, может отличаться количеством проводов

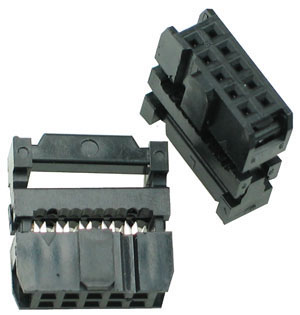

2. Сам разъем. Он состоит из двух частей: одна предназначена для установки в плату, а ко второй будет крепиться провод. В заготовке это выглядит вот так:

IDC10

Как видите ничего сложного: сама конструкция разъема имеет заостренные контакты, которые прорезают изоляцию на проводе: достаточно просто вставить шлейф и хорошенько его зажать.

Помимо разъема IDC существуют еще разъемы BLS и PLS. То же получается достаточно красиво, вот примеры:

разъем pls

разъем pls

Сами разъемы BLS и PLS в виде заготовок выглядят вот так:

pls

 Разъем PLS в общем-то это просто куча штырьков и нужное количество выбирается просто отламыванием.

Разъем BLS в виде заготовки выглядит вот так:

bls

Металлические контакты напаиваются на провода, после чего они размещаются внутри пластикового разъема.

Использование BLS и PLS выгодно и удобно при использовании модульных конструкций, тестовых плат или просто многофункциональных изделий.
