Цифровой сумматор

Здесь и по названию понятно что сумматор это устройство выполняющее функцию арифметического сложения. Конечно-же все здесь происходит в двоичном коде.

Если вдруг кто не в курсе, то в двоичном коде тоже все складывается и вычитается и даже своя собственная алгебра существует! Правда об этом уже разговор отдельный и по этому поводу есть отдельные статьи:
Логические числа, представление логических чисел
Алгебра логических элементов

Ну да, ладно, отвлеклись...
Одноразрядный цифровой сумматор имеет три входа: два входа слагаемых и вход переноса (от предыдущего сумматора). При этом правила сложения чуток усложняются. Одноразрядный сумматор обозначается так:

сумматор обозначение

Сумматор имеет входы А и В - слагаемые, С - вход переноса, S - выход суммы, Р - выход переноса. Табличка истинности:

Входы Выходы
Слагаемые Вход переноса Сумма Выход переноса
А B C S P
0 0 0 0 0
0 1 0 1 0
1 0 0 1 0
1 1 0 0 1
0 0 1 1 0
0 1 1 0 1
1 0 1 0 1
1 1 1 1 1

На выходе S представляется сумма сложения трех переменных - А, В, С. При переполнении сумматора, т. е. когда в результате сложения формируется единица в старшем разряде выходного числа, на выходе переноса Р формируется уровень лог. 1, который подается на вход переноса С следующего сумматора. В принципе, старшим разрядом суммы является выход переноса Р. В целом работу сумматора полностью иллюстрирует таблица. Из таких одноразрядных сумматоров составляются многоразрядные сумматоры (обычно 4-х разрядные), которые бывают последовательного и параллельного действия. Сумматоры последовательного действия обладают более низким быстродействием.

Вычитатель

Со сложением двоичных чисел все понятно. Как же осуществить на микросхемах-сумматорах операции вычитания двоичных чисел? Допустим необходимо выполнить вычитание: 11 - 5 = 6. В двоичных эквивалентах произведем операцию сложения числа 1011 (число 11) и обратный код числа 5, равный 1010 (прямой код 0101). Итак:

Если отбросить единицу в старшем (пятом) разряде, то получится код 0101, который соответствует числу 5. Но это не число 6. Значит к результату необходимо прибавить единицу. Кстати, операция увеличения какого-либо числа на единицу называется инкрементом, уменьшения на единицу - декрементом. На рисунке показана схема четырехразрядного вычитателя:

Инверторы микросхемы DD1 формируют обратный код числа В. Число А поступает на входы А1-А4 сумматора DD2, обратный код числа В - на входы В1-В4 сумматора. На вход переноса Р0 подан уровень лог. 1, что обеспечивает прибавление к результату сложения единицы (т. е. инкремент результата). На выходах S1-S4 сумматора в итоге получается разность между числами А и В.

Десятичный сумматор

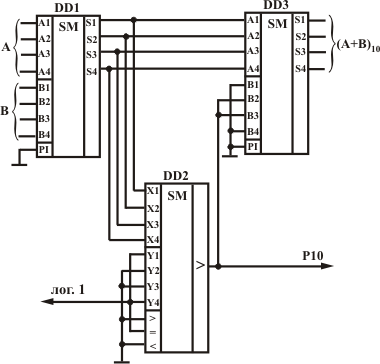

Чаще приходится суммировать десятичные числа. Ниже на рисунке приведена схема сумматора двоично-десятичных чисел на основе двоичных сумматоров.

Операцию сложения выполняет сумматор DD1. При сумме большей или равной десяти на выходе микросхемы DD2, которая является схемой сравнения входов, формируется сигнал переноса Р10. На второй вход (Y1-Y4) микросхемы DD2 подается двоичный эквивалент числа 9 (1001). Сумматор DD3 осуществляет десятичную коррекцию результата суммирования. При отсутствии сигнала переноса на выходе микросхемы DD3 повторяется код числа, который был на выходе DD1, поскольку на входы В поданы лог. 0. При наличии сигнала переноса Р10=1 на входах В2-В3 устанавливаются лог. 1, что соответствует коду числа 6. Допустим есть числа А=8 и В=4. На выходе сумматора DD1 появляется код числа 12 (8+4=12). На выходе DD2 формируется сигнал переноса, сумматор DD3 выполняет операцию 12+6=18. Числу 18 соответствует код 10010. На выходах S сумматора DD3 устанавливается код 0010 (собственный перенос микросхемы DD3 не учитывается). Поскольку на выходе Р10 число 10, на выходах сумматора число 2 (0010), то в результате получается число 12.

Сумматор-накопитель

Интересными свойствами обладает сумматор-накопитель, показанный на рисунке

На рисунке показан простейший сумматор-накопитель. На один вход сумматора подается число К, а на второй - число с выхода регистра. В начале работы регистр обнуляется (сброс). Если на входы В сумматора DD1 подать некоторое число К, то при подаче импульса на вход С регистра (такт) в него запишется число К (в начальный момент на выходе регистра лог.0). Это же число К попадет на входы А сумматора и по следующему такту в регистр запишется уже число 2К, которое опять попадет на входы А сумматора. На выходе сумматора появится число 3К и по следующему такту запишется в регистр и т. д. То есть, в сумматоре-накопителе постепенно нарастает число. Когда в сумматоре-накопителе накопленное число превышает его объем, равный 2n-1, на выходе переноса появляется сигнал лог. 1, а на выходах S число nK-2n.

Применение таких сумматоров весьма разнообразно. Если вместо регистра установить ОЗУ (это делается в многоканальных системах), тогда такой узел становится важнейшей частью микропроцессора. Посмотрим на эти свойства сумматора-накопителя. Поскольку сигнал переноса сумматора появляется через W=2n/K тактовых импульсов, то такой сумматор является обратным преобразователем входного числа К в число W. Это число можно подсчитать на счетчике. Ну а если выразить частоту появления имульсов переноса через число К, получится вот это:

Это значит, что получается преобразователь кода числа К в частоту импульсов. Такой преобразователь можно использовать в электронных музыкальных инструментах (ЭМИ), всяких звонках и т. п.

Примечание: все что вы сейчас тут прочитали взято с сайта http://naf-st.ru
