Увеличение срока службы сетевого адаптера

категория
Практическая электроника
материалы в категории

Многие устройства снабжены сетевыми адаптерами: это зарядные устройства к телефонам, сетевые блоки питания стационарных телефонов, адаптеры к различной мелкой бытовой технике и игрушкам и еще очень многое-многое другое...

сетевой адаптер

По сути это небольшой импульсный блок питания и, как показывает практика, адаптеры эти очень уж часто выходят из строя. Давайте проанализируем почему:

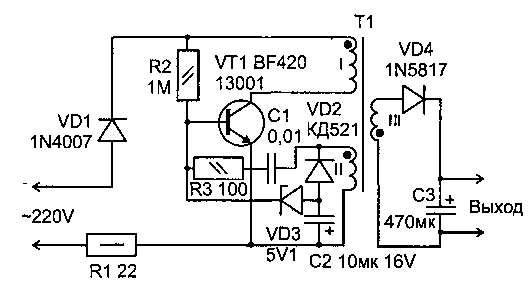

Вот типовая схема сетевого адаптера:

Чаше всего в них используются транзисторы в корпусе ТО-92 - KSP44, MPSA44, BF420, 13001 и другие аналогичные. Это сравнительно низковольтные транзисторы (напряжение пробоя 400 В, a BF420 - до 300 В), они работают практически на пределе своих возможностей, в том числе в части температурного режима (температура их корпуса на номинальном токе нагрузки доходит до 70 °С). Поэтому они часто выходят из строя (обычно в момент включения адаптера в сеть или в режиме некорректной эксплуатации, когда «нагрузку» подключают к выходу уже подключенного в сеть адаптера), одновременно с транзистором сгорают диоды выпрямителя, стабилитрон, резистор в цепи эмиттера транзистора (если есть) и некоторые другие резисторы (это заметно впоследствии по их обугленным корпусам). Конечно пытаться восстанавливать адаптер после такой неисправности просто не рентабельно.

Вывод: чтобы продлить срок службы сетевого адаптера желательно сразу ему сделать небольшую модернизацию- заменить транзисторы на более мощный, к примеру 500-вольтовым транзистором 13003 любого производителя, в корпусе ТО-126 (корпус, как у отечественного КТ815). В большинстве случаев цоколевка совпадает (эмиттер-коллектор-база, если повернуть названием к себе, но все равно не мешало-бы проверить перед установкой!! ), поэтому не нужно ни «возиться с дорожками», ни изгибать выводы транзистора. У этого транзистора коэффициент передачи тока h21e 10...20 (против 40...50 у низковольтных аналогов), поэтому сопротивление высокоомного резистора нужно уменьшить до 470...330 кОм.
