AUX вход к магнитоле KENWOOD KDC-MP5033

Категория
Практическая электроника
материалы в категории

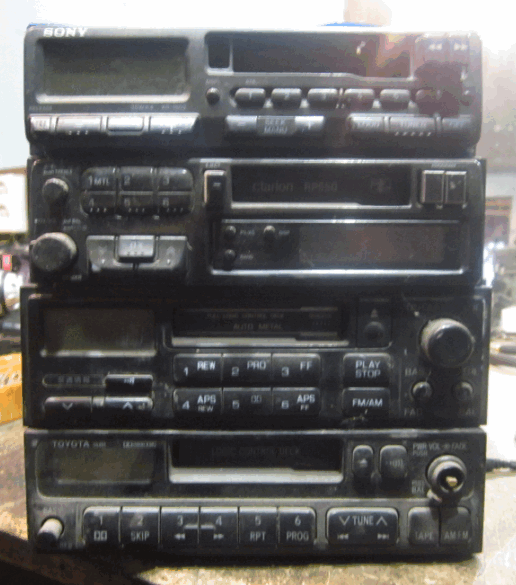

Наверняка у многих скопилась огромная коллекция старых автомагнитол которые вроде как и не нужны, а "выбросить жалко..." Причем магнитолы-то совсем не плохие- не какой-то там китайский ширпотреб, а довольно приличная техника что-нибудь вроде TOYOTA, PIONEER, CLARION и так далее

А ведь на самом деле: магнитные ленты уже давно стали раритетом, USB вход на них не предусмотрен, если даже имеется CD привод, то и он уже, как правило, неисправен (да и кроме CD больше ничего "не читает"...). Остается только лишь радио...
Можно, конечно, использовать радиоприемник этих магнитол в паре с FM-модулятором, то звук от них, мягко говоря, не очень, да и качество у этих модуляторов оставляет желать лучшего.

Но и даже в эту старую (но очень качественную!!) технику можно вдохнуть "вторую жизнь"- приделать к ним AUX вход. В этом случае магнитола превращается просто в усилитель, а источником звука может служить телефон, к примеру, или MP-3 плеер.

Вот и у меня завалялась очень даже неплохая магнитолка KENWOOD KDC-MP5033. Вот такая:

KENWOOD KDC-MP5033

Аппарат вполне рабочий, но вот только CD привод раскурочен (наследие от одного местного Кулибина...).

Аппаратура подобного класса имеет одну особенность, а именно- способность управления выносным CD-чейнджером. И разъем на них для такого подключения предусмотрен.

AUX вход к магнитоле KENWOOD KDC-MP5033

А вот он на схеме:

AUX вход к магнитоле KENWOOD KDC-MP5033

Как видим- входы левого и правого канала тут у нас уже есть: это выводы 8 и 12 (подписаны Rch, Lch), но сама система довольно хитрая- этот разъем должен "увидеть" что к нему подключено устройство а иначе вход просто-напросто не включится.
Порывшись по различным источникам (в основном эта была информация с различных форумов, в частности с этого), выяснилось что обмануть процессор и заставить его думать что подключен CD-чейнждер довольно просто- нужно изобразить что-то вроде эмулятора. Конкретно для этой модели- нужно перемкнуть выводы 1 и 9 разъема через резистор 10 кОм.
Кстати- была информация что можно и вообще без резистора- "напрямую", но не будем рисковать...

Ну что? Попробуем?
Вызвонив мультиметром соответствующие выводы вешаем резистор.

AUX вход к магнитоле KENWOOD KDC-MP5033

Подключаем магнитолу к питанию +12 Вольт, нажимаем на кнопочку SRC и, о, чудо: у нас в магнитоле появилась дополнительная функция: вход AUX.

AUX вход к магнитоле KENWOOD KDC-MP5033

Ну, а дальше, как говориться ,дело техники- припаиваем провода к соответствующим точкам (выводы 8, 12 и "масса"). Вот так:

AUX вход к магнитоле KENWOOD KDC-MP5033

Чтобы не мудрить потом со штеккерами я просто использовал готовый провод от наушников.
Ну на этом и все: устанавливаем магнитолу в автомобиль, подключаемся к смартфону (ну или что там у вас еще есть...) и наслаждаемся музыкой!!
