Устройство для проверки стабилитронов и светодиодов

категория
Практическая электроника
материалы в категории

Наверняка у многих радиолюбителей валяются в кладовках кучи радиодеталей, неизвестно когда и откуда выпаяных, но внешне похожих на диоды. И многих наверное мучают вопросы: как проверить их исправность, нет ли среди них стабилитронов и, если есть, то как узнать напряжение стабилизации этих стабилитронов. Похожие вопросы возникают и по-поводу выпаянных светодиодов: как узнать живые они или нет, как узнать где у них катод, а где анод (ноги-то у выпаянных светиков одинаковой длины)...

Обычные диоды легко прозваниваются большинством мультиметров, но в случае со стабилитронами и светодиодами мультиметры не подходят, - у них слишком маленький тестовый ток и низкое напряжение питания.

Помочь в данном случае может описанное ниже небольшое устройство на весьма распространённой микрухе TL431. По-сути это небольшой источник тока, способный выдавать 2-4 мА, чего уже вполне достаточно для проверки маломощных светодиодов или стабилитронов.

Итак, сама схема:

R1=3,6 кОм, R2=510 Ом, R3=500 Ом

T1 - любой маломощный npn транзистор, выдерживающий напряжение Uкэ=30-35 В

Напряжение питания схемы = 9-28 В

Схема работает очень просто - TL-ка управляет транзистором таким образом, чтобы напряжение на её первой ноге было постоянным и равным 2,495 В. Получается, что в большей или меньшей степени открывая транзистор, TL-ка фактически стабилизирует падение напряжения на резисторах R2R3, а значит и ток через них. Этот ток складывается из тока коллектора и тока базы транзистора, но учитывая, что ток базы значительно меньше тока коллектора, мы можем считать, что ток коллектора тоже получается стабильным. А ток коллектора - это и есть наш тестовый ток, которым мы будем проверять светики и стабилитроны.

Падание напряжения на подопытной детали, при заданном тестовом токе, нужно измерять между точками test+ и test-. Для стабилитронов это и будет искомое напряжение стабилизации (это если правильно включили, иначе мультик покажет падение на pn-переходе в прямом направлении).

Подстроечный резистор позволяет в некоторых пределах менять тестовый ток. С указанными номиналами мы можем менять его от 2,495/(510+500)=2,47 мА до 2,495/510=4,9 мА.

Резистор R1 рассчитывается исходя из того, что напряжение на 3-й ноге TL-ки при любом напряжении питания должно быть примерно на 0,5 В выше, чем напряжение на первой ноге (выше на величину Uбэ транзистора) и при этом ток через TL-ку должен быть в рабочих пределах (1-100 мА по даташиту). Ну и конечно желательно, чтобы этот резистор поменьше грелся.

С указанными значениями R1 и напряжения питания, ток через TL-ку будет меняться от (9-0,5-2,495)/3,6 = 1,67 мА до (28-0,5-2,495)/3,6 = 6,95 мА, что вписывается в диапазон рабочего тока TL-ки. Причём вписывается как раз ближе к минимальной границе, что обеспечивает минимальный нагрев.

Следует учесть, что напряжение питания схемы определяет максимальное напряжение стабилизации, которое мы можем проверить (оно примерно на 3-3,5 В ниже напряжения питания). То есть, например, при 9-ти вольтовом питании схемы, мы сможем проверять только стабилитроны с напряжением стабилизации до 5,5-6 В (например на 4,7 В или на 5,1 В), а при 28-вольтовом питании можно проверять стабилитроны с напряжением стабилизации до 24,5-25 В.

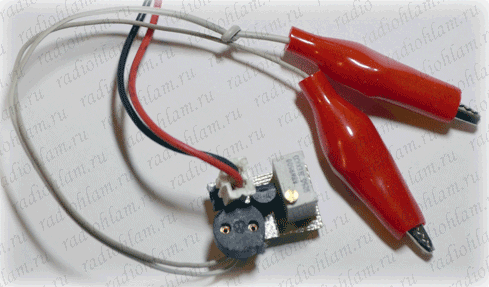

Фото готового устройства:
