Переделка транзистора BU808DF

Категория

Секреты телемастера

материалы в категории

Транзистор BU808DF представляет собою довольно хитрую конструкцию- это так называемый "Дарлингтон"- то етсь составной и структурная схема его выглядит следующим образом

bu808 структурная схема

Попадается он в основном в кинескопных телевизорах собранных на шасси 11AK (Vestel, Sanyo, Rainford) и некоторых "Витязях" и особенность заключается в том что единственный аналог у него 2SC5388.

В инете попадалось множество статей о том чем заменить BU808 или как переделать BU808, и здесь хочу поделиться наиболее простым, и главное вполне работоспособным способом переделки.

Суть заключается в следующем: в данном шасси отсутствует переходной трансформатор ТМС и поэтому и потребовалась установка данного транзистора. Вывод- установить трансформатор и тогда можно использовать любой строчный транзистор (например тот же 2SD1555 или ST1803 )

Итак: внутри телевизора имеется пара ферритовых сердечников

Переделка транзистора BU808DF

Снимаем любой из них, берем изолированный провод длиною около 1 метра (я использовал провод от так называемой "витой пары"), складываем его пополам и мотаем 20 витков.

Переделка транзистора BU808DF

Место сгиба разрезаем и должна получиться вот такая конструкция

Переделка транзистора BU808DF

Соединяем конец одной обмотки с началом второй

Переделка транзистора BU808DF

Далее- в схеме необходимо произвести некоторые доработки.
Удаляем выделенные элементы, а емкость конденсатора C613 нужно увеличить до 100 мкФ.

Переделка транзистора BU808DF

Подключаем намотанную катушку вот таким образом

Переделка транзистора BU808DF

Саму катушку можно приклеить с обратной стороны

Переделка транзистора BU808DF

Все, теперь вместо злосчастного BU808DF можно установить любой другой строчный транзистор.
Проверенно неоднократно- работает!!

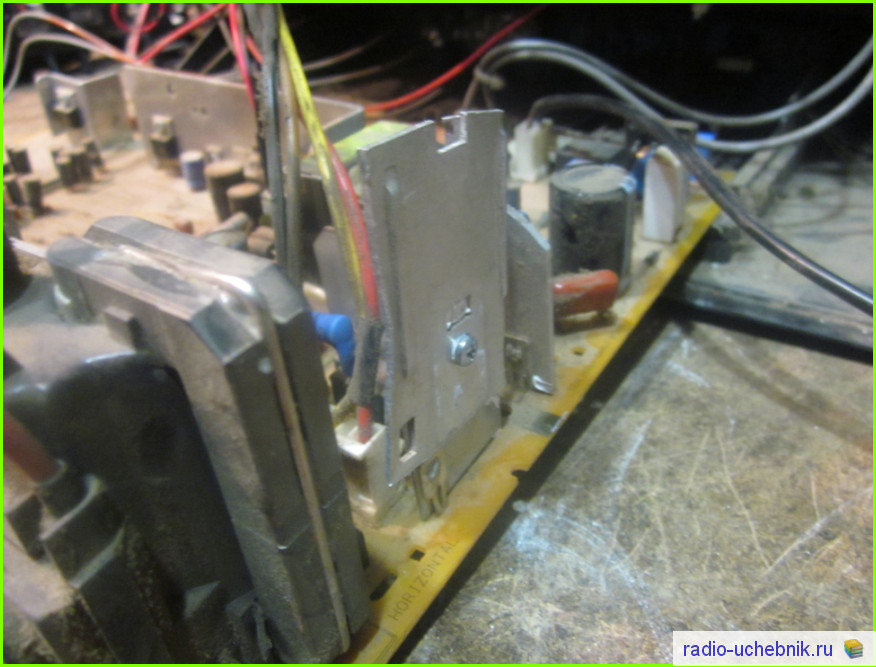

После 5-ти часового прогона температура транзистора ST1803 была около 60 градусов. Это вполне допустимо, но все-же решил перестраховаться и немного увеличил площадь радиатора.

Переделка транзистора BU808DF
