Поступил в ремонт телевизор Erisson модель 29F4.

Шасси аппарата BN88, если кому нужна схема то она во вложении.

Телевизор долгое время стоял на морозе, занесли в дом и сказу включили... Результат- лопнул ТДКС.

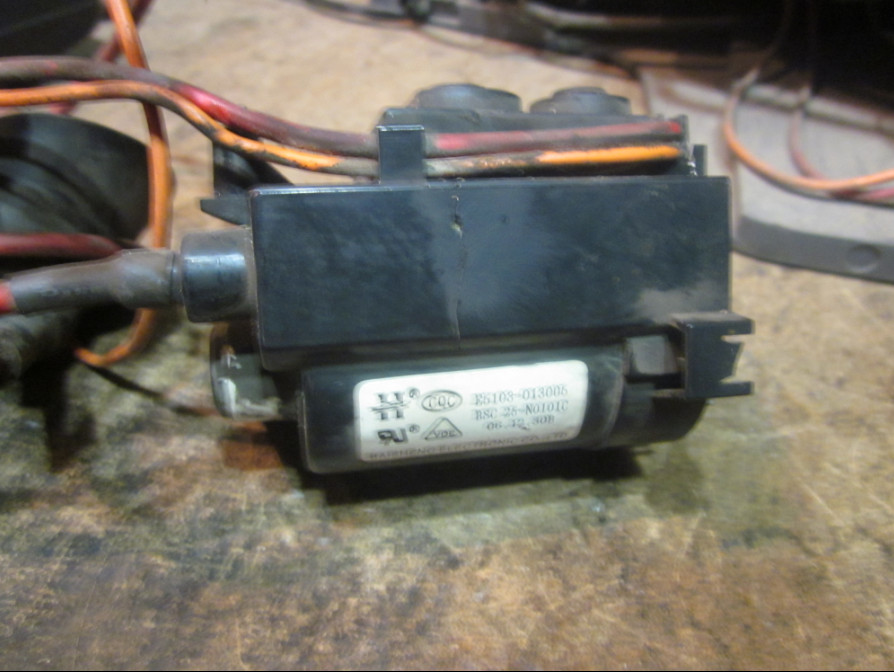

ТДКС был установлен BSC25- N0101C. Поискать родной транс, конечно, можно было-бы, но завалялся ТДКС от "сладкопарочного" Самсунга под названием FSV20A001 с практически одинаковыми параметрами.
Собственно  говоря, на сайте уже неоднократно шла речь о том что ТДКС это всего-лишь катушка и много от нее не требуется- подать высокое на кинескоп, накал, ускоряющее напряжения, да обеспечить несколько входных напряжений. Именно поэтому многие ТДКС-ки взаимозаменяемы, разница может быть лишь в цоколевке.
Кстати, по этому поводу есть инфа на форуме в этой теме

У "Самцовых" трансформаторов есть одна интересная особенность- у них выводы расположены полукругом и поэтому приходится пересверливать отверстия (такая история наблюдается и у Горизонтовских трансов PET32-02).

Чтобы не заморачиваться с разметкой поступаем следующим образом: при помощи самого обыкновенного листка бумаги намечаем расположение будущих отверстий (просто напросто прокалываем выводами бумагу)

Дальше- уже все просто: укладываем бумажку с намеченными отверстиями на место установки ТДКСа и прямо через нее начинаем сверлить. Просверлив пару отверстий, можно бумажку зафиксировать (я просто вставил в отверстия заточенные спички)

После того как отверстия просверлены, транс установлен на место, остается только лишь раскидать выводы проводами согласно их предназначению:

И вот такой получился результат:

Обсудить на форуме



Вложения:
ФайлОписаниеРазмер файла:
Скачать этот файл (ERISSON 25F3_29F3  chassis BN88.rar)ERISSON 25F3_29F3 chassis BN88.rar 819 Кб
