"Электронная лупа" для проверки кинескопов

категория

В помощь телемастеру

материалы в категории

С. ВОРОНОВ, г. Москва
Радио, 2003 год, № 2

Приборов для проверки кинескопов в различной технической литературе описано очень много. Однако известны (автору) только описания трех приборов [1—3], которые обеспечивают проверку в режиме «Электронная лупа». Но повторить их непросто. Так, в [1] не указаны номиналы некоторых деталей и сведения о строчном трансформаторе. Хотя прибором, описанным в [2], можно не только проверить кинескопы в режиме «Электронная лупа», но и восстановить эмиссию их катодов, он поэтому и сложнее. В частности, для его изготовления нужно намотать четыре трансформатора, причем особенно непросто сделать высоковольтный трансформатор. Аналогичное устройство, рассмотренное в [3], содержит меньшее число деталей и более компактно. Но и для него требуется намотать три трансформатора, а также использовать три довольно дорогих транзистора.

В связи со сказанным выше для повторения предлагается относительно простой прибор, который также работает в режиме «Электронная лупа» [1,2]. Для его изготовления, кроме готового старого строчного трансформатора, возможно, придется намотать еще лишь один низковольтный трансформатор (если не найдется готовый) и применить только один дешевый транзистор.

Следует напомнить, что в режиме «Электронная лупа» в центральной части экрана кинескопа появляется светлое пятно (проекция катода) неправильной кругообразной формы. При фокусировке изображения на нем видны области нормальной (светлые равномерно окрашенные участки) и пониженной или повышенной (различные затемнения, засветки, точки и т. п.) эмиссии катода. Если площадь темных участков изображения при восстановлении эмиссии катода начинает увеличиваться, то процесс нужно немедленно прекратить, иначе это приведет к разрушению эмиссионного слоя катода.

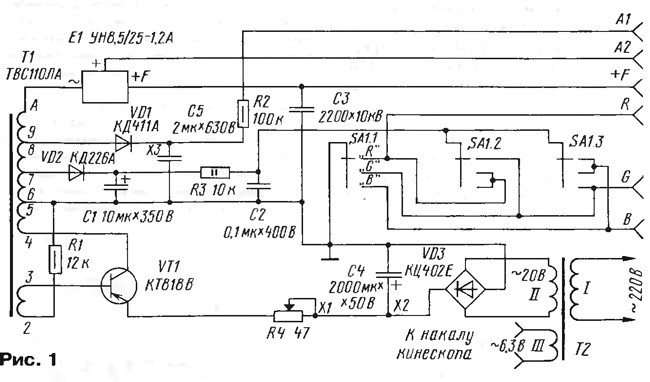

Принципиальная схема прибора представлена на рис. 1.



Основу преобразователя напряжения в приборе составляют строчный трансформатор Т1 от лампового телевизора — ТВС110ЛА, умножитель напряжения Е1 и транзистор КТ818В. Причем нужно применить транзистор именно структуры p-n-р, так как при использовании транзистора с другой структурой амплитуда импульсов получается меньше.

Трансформатор питания Т2 подбирают исходя из условия получения двух напряжений 18...20 и 6,3 В при токе 1 А. Умножитель напряжения УН8,5/25-1,2А — от цветного телевизора УЛПЦТИ или УПИМЦТ. Конденсатор СЗ — К73-13, С5 — МБГО. Резистор R4 — ПП2-12 (проволочный). Этим резистором фокусируют изображение на экране кинескопа. Его можно взять из блока сведения телевизоров УЛПЦТИ.

Переключатель катодов S1 — ПГ2-ЗПЗН. Транзистор КТ818В можно закрепить на алюминиевом каркасе трансформатора ТВС110ЛА, только панель, в которую вставлялся кенотрон, лучше удалить.

В качестве разъемов использованы контакты от разобранной панели ПЛ31б для кинескопа 61ЛК4Ц. К гнезду А1 подключают ускоряющий электрод проверяемого кинескопа, к А2 (стандартным соединителем) — второй анод, к F — фокусирующий электрод, к R, G, В — катоды (соответственно «красный», «зеленый» и «синий»). Модуляторы кинескопа оставляют свободными. Выводы накала подсоединяют к накальной обмотке III трансформатора Т2 через такие же разъемы.

На передней панели прибора закрепляют переключатель SA1, резистор R4 и контактную колодку для подключения проводов, идущих к проверяемому кинескопу.

Для проверки подключают кинескоп к прибору через соответствующие разъемы, а движок резистора R4 устанавливают на максимальное сопротивление (в крайнее правое по схеме положение). Включают прибор. После прогрева движком резистора R4 выводят проекцию включенного катода на экран. Переключателем SA1 подключают другие катоды и сравнивают их проекции. Если в кинескопе недостаточен вакуум, то в колбе у цоколя будет заметно ионизационное свечение.

В приборе очень просто получить режим восстановления эмиссии катодов кинескопов. Для этого необходимо, чтобы накальная обмотка трансформатора Т2 обеспечивала, кроме номинального 6,3 В, дополнительные напряжения 8; 9,5 и 12,5 В. Для их переключения добавляют еще один переключатель. Дополнительно используют еще один резистор и кнопку, включенные по схеме на рис. 2.

К гнезду М подключают степень зарядки которого зависит от положения регулятора фокусировки R4. В цепь одного из выводов обмотки II трансформатора Т2 устанавливают дополнительный выключатель. Его, переключатель напряжений накала и кнопку SB1 также размещают на передней панели прибора.

При восстановлении эмиссии катода сначала нужно прогреть кинескоп при номинальном напряжении накала (подогревателя) 6,3 В в течение 5... 10 мин. При этом следует выключить преобразователь дополнительным выключателем. Затем (на первом этапе) последовательно подают на подогреватель накальное напряжение 8 В — на 2 мин, 9,5 В — на 2 мин, 12,5 В — на 1 с, 9,5 В — на 30 с, 8 В — на 30 с и, наконец, 6,3 В. Опять включают преобразователь и проверяют катоды кинескопа.

Если результат неудовлетворительный, переходят ко второму этапу восстановления. Сначала устанавливают движок резистора R4 в среднее положение для кинескопов с диагональю экрана, меньшей 51 см, или в крайнее левое (по схеме) положение для кинескопов с диагональю 51 см и больше. Затем выбирают переключателем SA1 худший катод, включают напряжение накала 8 В и нажимают на кнопку SB1 четыре-пять раз с интервалом в несколько секунд. Опять включают номинальное напряжение накала 6,3 В и проверяют восстанавливаемый катод.

ЛИТЕРАТУРА

  1. Адамович В. Н. и др. Вторая жизнь цветных кинескопов. — М.: Радио и связь, 1992.
  2. Макарец С. Восстановление катодов кинескопов. — Радио, 1996, № 11, с. 10, 11.
  3. Тимошков А. Прибор для проверки и восстановления кинескопов. — Радиолюбитель, 2002, № 2, С. 27, 28.
