Г.С.  Сапунов
Устройство и ремонт микроволновых печей

Для того чтобы самостоятельно ремонтировать бытовую технику, необходимо, как минимум, знать из чего она состоит.
В этой статье мы рассмотрим "анатомию" микроволновки.

Термореле

Термореле предназначены для отключения микроволновой печи при ее перегреве. Внешний вид типичного термореле представлен на рис. 1.

Рис. 1 Термореле

Термореле устанавливаются на магнетрон, на внешнюю поверхность камеры и иногда трансформатор, вентилятор и воздуховод. Изготавливаются на разную температуру отключения (см. табл. 1)

Таблица 1 Параметры термореле

Тип Температура
отключения
Погрешность ±°С Температура
включения
Погрешность ±°С
BTL-30 30 3 15 6
BTL-40 40 3 25 6
BTL-50 50 3 35 6
BTL-60 60 3 45 6
BTL-70 70 3 55 6
BTL-80 80 3 65 6
BTL-90 90 3 75 6
BTL-100 100 4 80 7
BTL-110 110 4 90 7
BTL-120 120 4 98 7
BTL-130 130 4 110 8
BTL-140 140 4 115 8
BTL-150 150 7 120 8
BTL-160 160 7 130 8

Отключенное термореле автоматически восстанавливает соединение, после того как температура снизится до температуры включения. У нормально работающей микроволновой печи магнетрон нагревается до 80 — 100°С, поэтому с учетом некоторого запаса на него устанавливаются термореле с температурой отключения 120 — 145°С.

Микропереключатель

Микропереключатели используются для блокировки дверцы и в некоторых случаях в качестве компонентов кнопки запуска и регулятора мощности в таймере. Внешний вид и назначение контактов показаны на рис. 2.

Рис. 2. Микропереключатель

Вентиляторы служат для охлаждения магнетрона. При мощности последнего 750 — 850 Вт они должны обеспечивать плотность воздушного потока 1 м3мин. В некоторых печах воздушный ток от вентиляторов осуществляет также вращение диссектора.

Гриль

Гриль представляет собой инфракрасный излучатель, выполненный в виде мощного нагревательного элемента, заключенного в керамические цилиндры или металлическую оболочку специальной формы (рис. 3).

Рис. 3. Гриль

Потребляя примерно такую же мощность, что и магнетрон, гриль медленнее нагревает продукт, за счет инерционности и более низкого КПД. Однако в отличие от микроволн, нагревающих продукт изнутри, грипь производит нагрев снаружи, образуя на нем корочку.

Сочетание гриля с микроволновым излучением позволяет достичь хорошего качества и привычного внешнего вида приготовляемого продукта за короткое время. Гриль является одним из самых надежных элементов микроволновой печи. В практике автора не встречалось случая, когда бы требовалась его замена.

Конвектор

Конвектор встречается в наиболее дорогих моделях микроволновых печей. Принцип его действия аналогичен тому, который применен в недавно появившихся конвекционных печах. Специальный вентилятор осуществляет циркуляцию воздуха внутри камеры с одновременным его подогревом. Для этого в задней стенке камеры имеется ряд неизлучающих отверстий.

Замкнутое пространство камеры приводит к тому, что воздух в ней за счет постоянного подогрева может достигать температуры более 200°С. Образно говоря, конвектор — это плод любви электрофена и кастрюли. Печи с конвектором обычно имеют датчик температуры. Когда воздух в камере нагревается до заданного значения, нагревательный элемент отключается, а вентилятор продолжает работать. При остывании воздуха нагреватель включается вновь. Конструкция микроволновой печи со встроенным конвектором схематично показана на рис. 4.

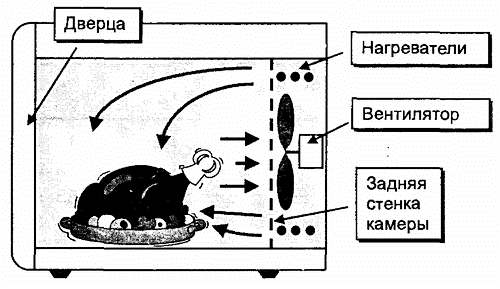

Рис. 4. Устройство конвектора микроволновой печи

Высоковольтный предохранитель

Высоковольтный предохранитель предназначен для защиты трансформатора от перегрузки. Его конструкция показана на рис. 5.

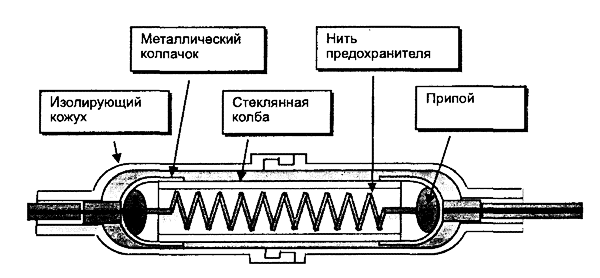

Рис. 5. Устройство высоковольтного предохранителя

В отличие от обычного предохранителя, его нить не перегорает. При повышенном токе происходит размягчение припоя, и пружинящая нить отсоединяется в месте спая, разрывая электрическую цепь. Восстановление предохранителя особой трудности не представляет, для этого достаточно подпаять нить на старое место. Трудности могут появиться при попытке снять металлический колпачок со стеклянной трубки. Это можно сделать, только если колпачок предварительно хорошо разогреть паяльником.
