Цифровой усилитель D-класса мощностью 2 x 10 Вт

категория

Радионаборы радиолюбителям

материалы в категории

Предлагаемый усилитель – модуль построен на чипе TPA3125D2 от : Texas Instruments.

Отличительная особенность модуля – это возможность включения усилителя по мостовой схеме. Дифференциальный вход в мостовом режиме. Отсутствие переходных помех (щелчков) при включении. Очень низкие нелинейные искажения. Широкий диапазон воспроизводимых частот. Высокий КПД - более 94% - позволяет усилителю работать на полной мощности без радиатора охлаждения. Режим “mute”. Электронное включение/выключение. Четырехступенчатый, регулируемый коэффициент усиления. Миниатюрность. Унифицированный форм-фактор «Мастер КИТ», позволяющий легко проектировать устройства на базе наших модулей.

Технические характеристики усилителя

Напряжение питания, В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .+10..26

Выходная мощность R= 4Ω Uпит = 24В (Вт) . . . . . . . . . . . . . . . .2 x 10

Выходная мощность R= 8Ω Uпит = 24В (Вт) . . . . . . . . . . . . . . . . 2 x 8

Мин. сопротивление нагрузки, Ом. . . . . . . . . . . . . . . . . . . . . . . . . 3,2

Номинальное входное напряжение, В . . . . . . . . . . . . . . . . . . . . . . 1,2

Диапазон воспроизводимых частот Гц . . . . . . . . . . . . . . . . . 20 - 22000

Динамический диапазон, Дб. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≥99

THD+N, PO=8W, RL=4Ω,f=1kH . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.04

THD+N, PO=5W, RL=8Ω,f=1kH . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.04

КПД, % . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >93

Габаритные размеры печатной платы, мм . . . . . . . . . . . . . . . . . 45 x 55

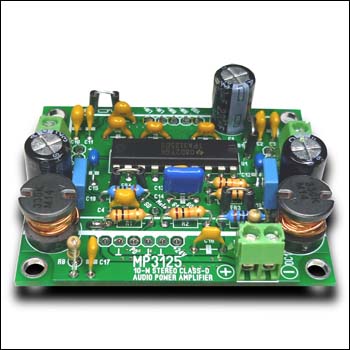

Схема усилителя и внешний вид

Цифровой усилитель D-класса мощностью 2 x 10 Вт

Данный усилитель можно приобрести в виде набора (печатная плата и набор деталей) здесь
