Набор для сборки цифрового усилителя T-класса

категория

Радионаборы для самостоятельной сборки

материалы в категории

Представляем Вашему вниманию набор при помощи которого Вы сможете собрать самостоятельно качественный усилитель Т-класса.

Его технические характеристики:
Напряжение питания, В . . . . . . . . 9 - 14
Выходная мощность R= 4Ω (Вт) THD 10% . . . . . . . 2 х 25
Выходная мощность R= 4Ω (Вт) THD 0.03% . . . . . .2 х 10
Мин. сопротивление нагрузки, Ом. . . . . .. . 4
Номинальное входное напряжение, В . . . . . . . . . . 1,8
Диапазон воспроизводимых частот Гц . . . . . . . 20 - 22000
Динамический диапазон, Дб. .. . ≥102 THD+N, PO=10W, RL=4Ω, f=1kH . . .. 0.03
КПД, %. . . . >88
Габаритные размеры печатной платы, мм. . .69 x 112.

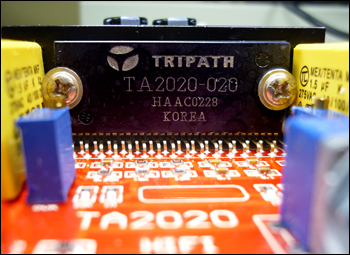

Предлагаемый усилитель построен на чипе TA2020 от Tripath Technology, Inc

Отличительная особенность модуля – технология Digital Power Processing (DPPTM), отсутствие переходных помех (щелчков) при включении. Аудиофильское качество звука, низкие нелинейные искажения. Широкий диапазон воспроизводимых частот. Существенно более высокий КПД (88% ) по сравнению с усилителями класса АВ. Однополярное напряжение питания. Регулировка входного уровня сигнала. Индикация включения.

Если у Вас есть желание собрать усилитель самостоятельно- то схема и описание вы найдете во вложении, а если Вы захотите приобрести данный набор- то заказать его можно здесь (возможен наложенный платеж)

Вложения:
ФайлОписаниеРазмер файла:
Скачать этот файл (инструкция.rar)инструкция.rar 467 Кб
Скачать этот файл (схема.rar)схема.rar 102 Кб
