Реле времени

Устройство представляет собой простейшее реле времени, включающее или отключающее нагрузку на заданное пользователем время. Питается от 12 В, и способно коммутировать токи до 7 А.

"Сердцем" устройства является специализированная микросхема-таймер из серии 555.

 Характеристики устройства
  • Номинальное напряжение питания: 12 В;
  • Номинальный ток потребления: менее 50 мА;
  • Время задержки: 3...150 секунд;
  • Максимальный коммутируемый ток нагрузки: 7 А.

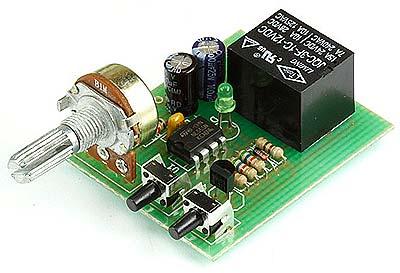

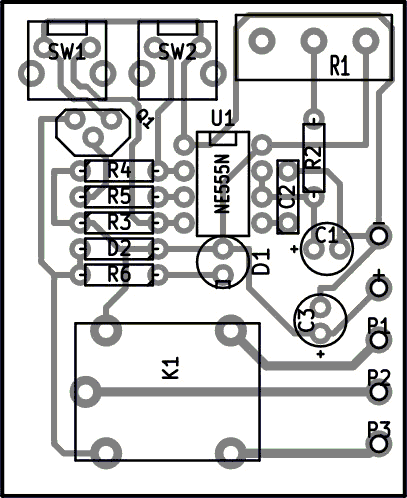

Схема, внешний вид и печатная плата с расположением элементов

реле времени схема

Схема достаточно проста и при правильной сборке начинает работать сразу.
