Функциональный генератор

Данное устройство представляет собой простой аналоговый генератор специальных сигналов: прямоугольного, треугольного и синусоидального. Будет полезно для тестирования радиоаппаратуры и всех, кто изучает радиоэлектронику.

 Характеристики генератора
  • Номинальное напряжение питания: 9...18 В;
  • Тип сигналов: Прямоугольный / треугольный / синусоидальный;
  • Диапазон частот: 10...50 000 Гц.

Внешний вид и схема устройства

функциональный генератор

функциональный генератор схема

Генерация осуществляется в двух перекрывающихся диапазонах, переключение между которыми производится с помощью джампера JP1. В крайнем левом положении диапазон частот составляет 10…1000 Гц, в крайнем правом 200…50 000 Гц. Перестройка частоты осуществляется потенциометром RV1.
  Генератор собран на счетверённом операционном усилителе U1. Элемент U1A представляет собой триггер Шмитта и вырабатывает прямоугольные импульсы (меандр), которые поступают на интегратор U1B и преобразуются в треугольные. Синусоидальный сигнал получается путём логарифмирования треугольного на диодах D1…D4. Элементы U1C и U1D служат выходными буферами.
  Частота генерации определяется как 1 / (4×(RV1 + R5)×C2×R4 / R3).
  Элемент U2A служит для создания виртуальной земли при однополярном питании

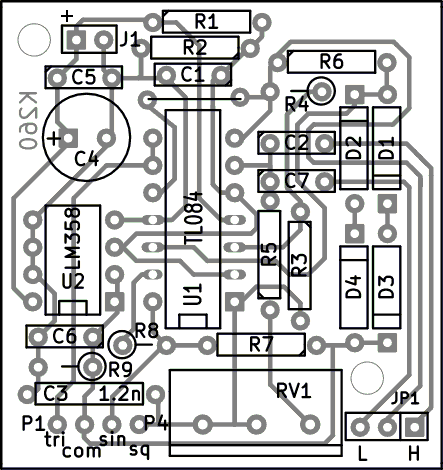

Печатная плата с расположением элементов

Все детали устройства можно приобрести в радиомагазинах, но можно купить и готовый набор (печатная плата и комплект деталей) здесь
