Шестиканальная цветомузыка

Радиолюбители постарше наверняка помнят "цветомузыкальный бум", разразившийся в начале 80-х годов прошлого века...
В наше время цветомузыка также не потеряла свою актуальность- разве можно представить себе какое-то праздничное событие без цветомузыки- на школьных вечеринках, праздничных мероприятиях не говоря уже о дискотеках?!

Принцип действия цветомузыкальных приставок чрезвычайно прост- заставить мигать лампочки в такт музыке, а для эффективности при помощи простейших частотных фильтров разбить звуковой диапазон на несколько: чаще всего это три- под низкие частоты вспыхивает красная лампочка, под средние- обычно зеленая, под высокие- чаще всего делалась синяя. В качестве силовых элементов в цветомузыкальных приставках использовались тиристоры.
Благодаря простоте конструкции цветомузыкальные приставки получили очень широкое распространение и актуальны до сих пор- их можно встретить практически на всех увеселительных мероприятиях- от школьных вечеров и домашних "посиделок" до крупных дискотек.

У нас на сайте рассматривалось много различных схем устройств световых эффектов (загляните в раздел световые устройства) и здесь представлена еще одна.

Данная схема имеет пару отличительных свойств- во первых она как-бы стереофоническая (в ней используется два параллельных канала по три выхода, причем каждый из них имеет свой собственный микрофон), а во вторых есть уникальная возможность приобрести всю конструкцию в виде набора для самостоятельной сборки: готовая печатная плата, полный набор всех деталей и даже готовый корпус.

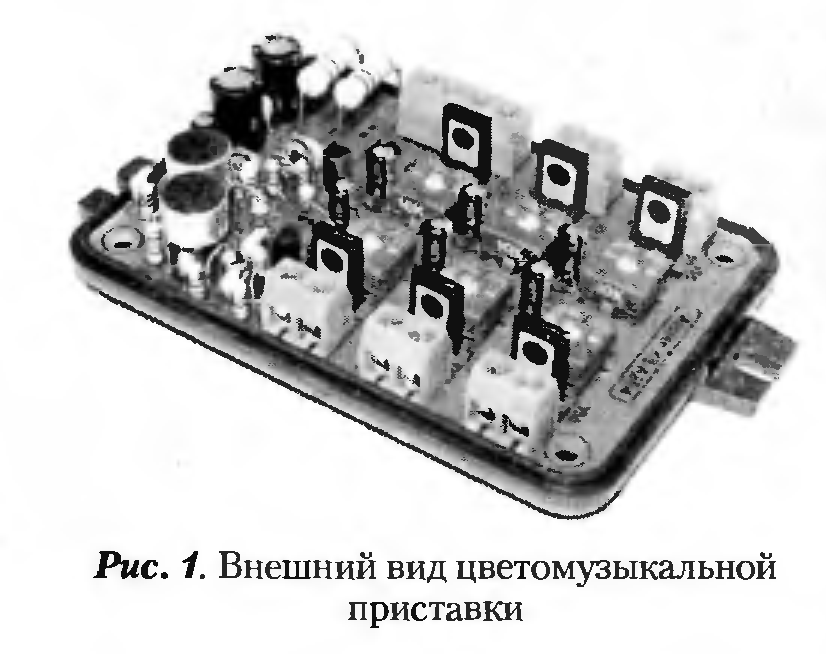

Внешний вид цветомузыкальной приставки и ее схема

шестиканальная цветомузыка схема

Питание схемы осуществляется непосредственно от сети через простейший выпрямитель (по схеме это элементы R30, R31, VD5, VD1, C11, C12, C15). Звуковой сигнал на приставку поступает с двух встроенных микрофонов (приставку необходимо расположить ближе к акустическим системам) а затем усилиливается при помощи транзисторов VT1, VT3 (для одного канала) и VT2, VT4- для другого. Далее- рабиение частотной составляющей на разные диапазоны происходит при помощи конденсаторов C10, C14, C17 (один канал) и C13, C16, C18 (второй канал), после чего сигналы поступают уже непосредственно на тиристоры. Как видно из схемы- уровень сигнала во всех шести каналов можно регулировать при помощи переменных резисторов.
Приставка позволяет подключать на каждый выход нагрузку до 500 Ватт (например по 5 100-Ваттных лампочек ).

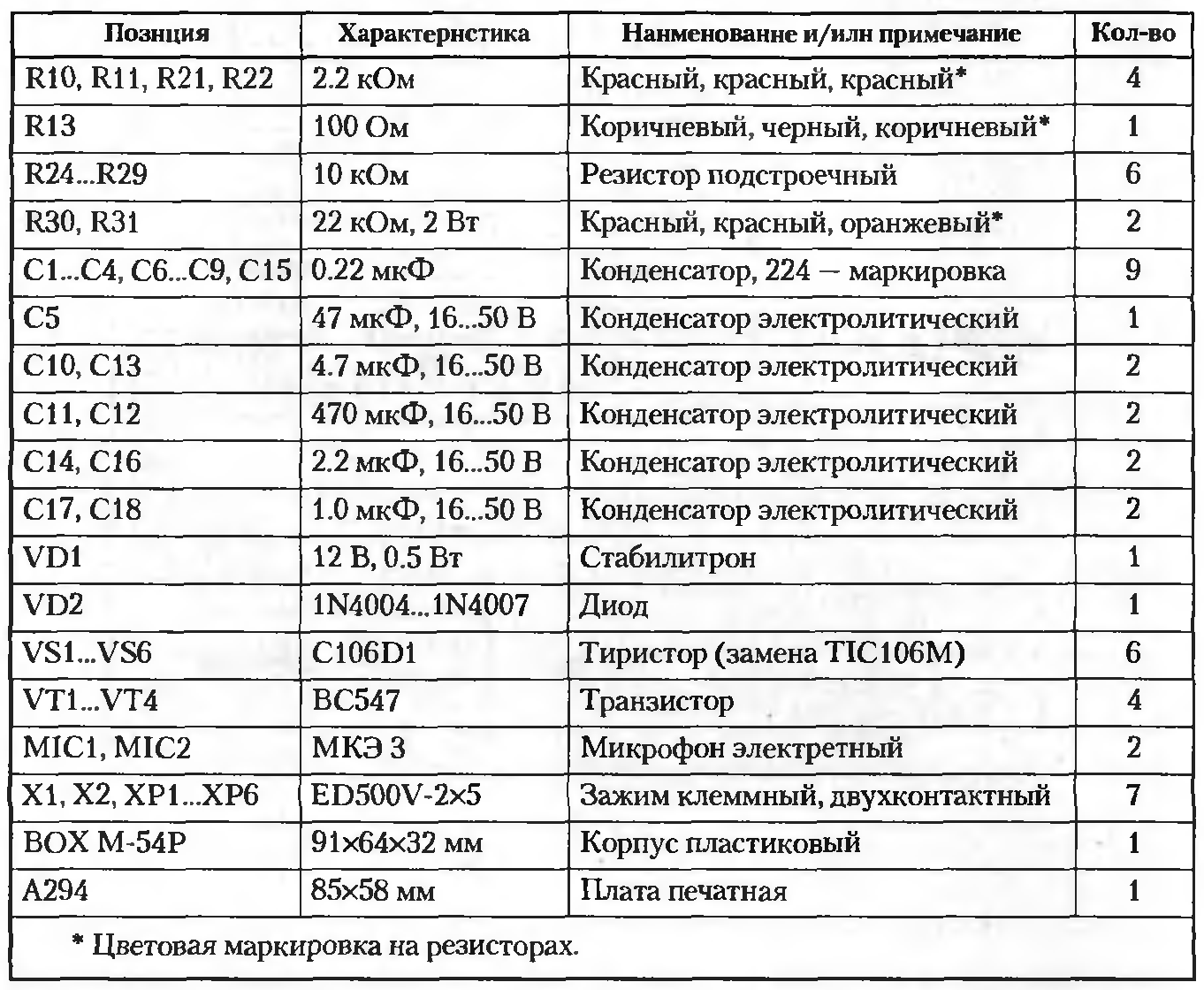

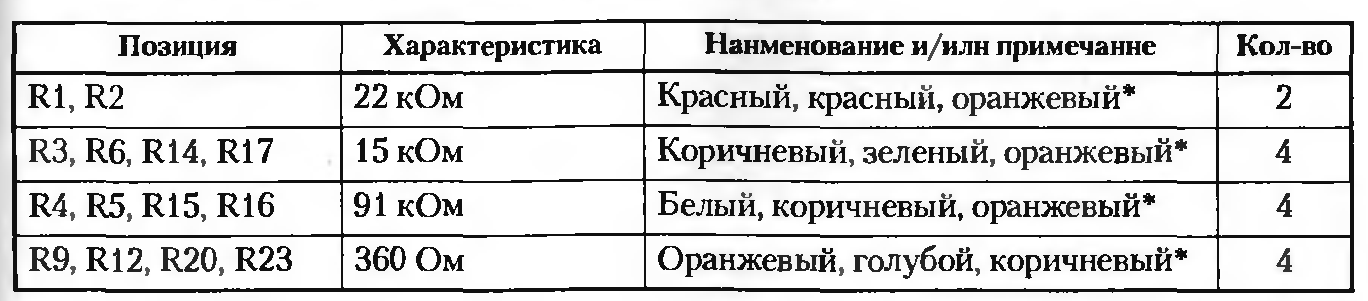

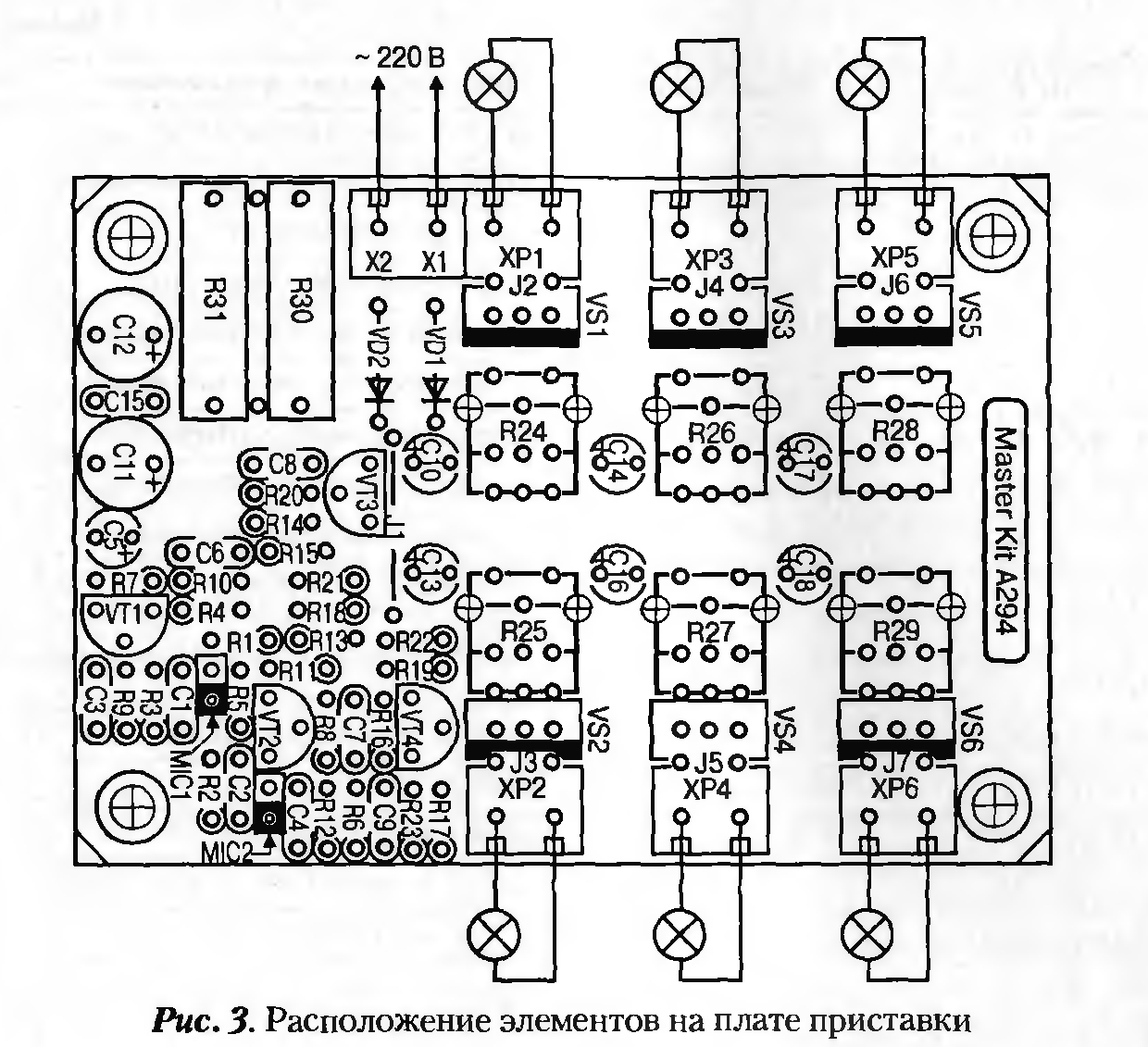

Полный перечень деталей и печатная плата приводится ниже

Правильно собранная приставка в настройке не нуждается- она начинает работать сразу. Единственное что необходимо- установить при помощи резисторов порог срабатывания лампочек.
Все детали для данной цветомузыке можно приобрести в радиомагазинах, но можно поступить и проще- приобрести сразу готовый комплект вот здесь

Источник: книга Собери сам- 65 электронных устройств из наборов Мастер кит
