Радиоприемник УКВ и FM диапазона

Здесь представлена схема радиоприемника который может может работать в широком диапазоне частот- от 65 мГц до 108 мГц, охватывая таким образом сразу два частотных диапазона- УКВ и FM.
Основное преимущество данного радиоприемника- малое количество моточных изделий и применение варикапов для настройки. Это позволило уменьшить его размеры и упростить схему, что позволяет собрать его самостоятельно даже малоподготовленному начинающему радиолюбителю.

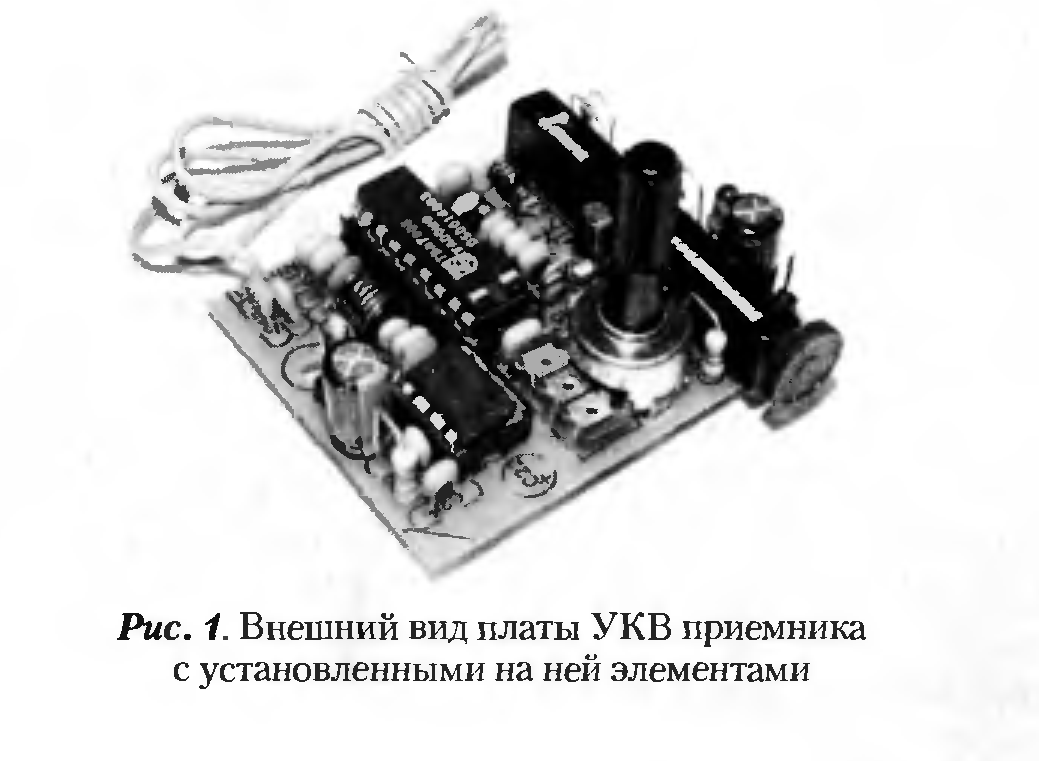

Внешний вид и схема



Конструкция радиоприемника содержит две микросхемы: TDA7000 (непосредственно сам радиоприемник) и LM386- усилитель НЧ.
Основные технические характеристики радиоприемника:
Напряжение питания.........9_____12 В
выходная мощность........0,5 Вт на нагрузке 8 Ом
Ток потребления на максимальной громкости- не более 100 мА
Чувствительность........не хуже 5 мкВ\м

Как уже отмечалось выше, настройка на радиостанцию происходит при помощи варикапов.
На всякий случай- если вы только делаете первые шаги в радиотехнике и не знаете что такое варикап: это полупроводниковый прибор который имеет способность изменять емкость под воздействием приложенного к нему напряжения. Так вот- в этой схеме напряжение на варикапе (он по схеме обозначен VD2) можно изменять при помощи переменного резистора R2.
Причем резистор R2 лучше всего применить многооборотистый- его можно взять из селектора каналов старого телевизора.
Элементы C3, C4, C8, L1 образуют входной контур, обеспечивающий помехозащищенность всего радиоприемника.
Катушки L1 и L2 бескаркасные. L1 имеет диаметр 3 мм, намотана проводом ПЭВ-0,6 и содержит 5 витков.
Катушка L2 также бескаркасная, мотается также проводом ПЭВ-0,6 и имеет 6 витков. Ее диаметр- 5 мм.
Для того чтобы выдержать заданный внутренний диаметр при намотке удобно использовать сверла подходящих размеров.

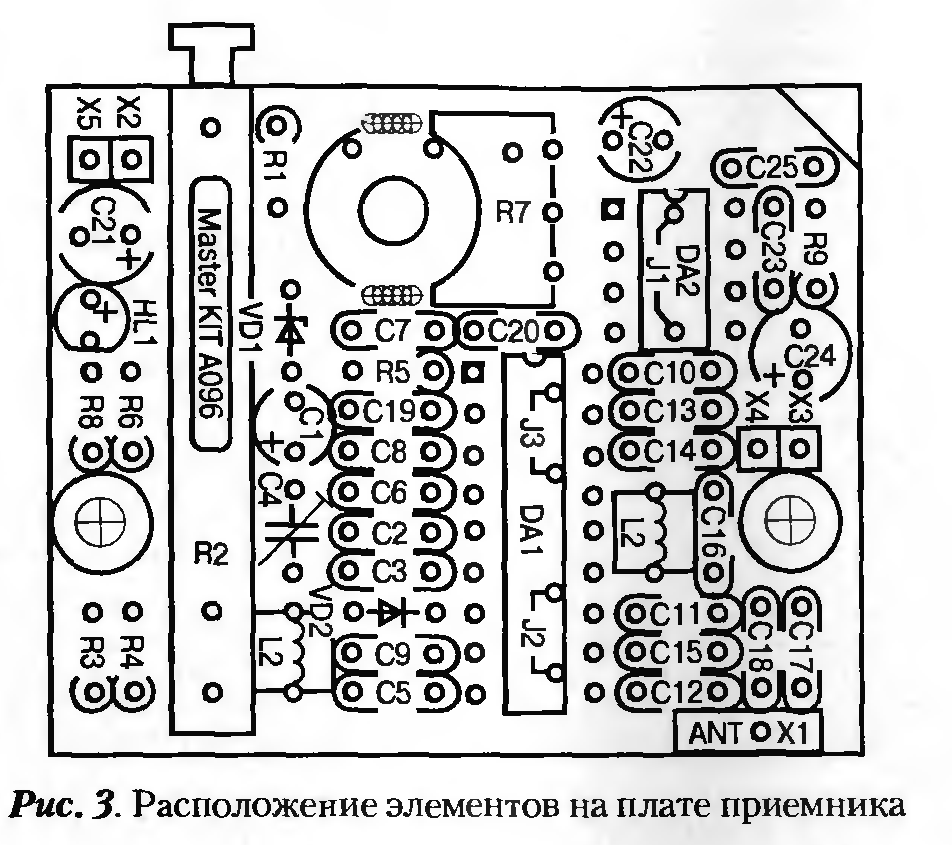

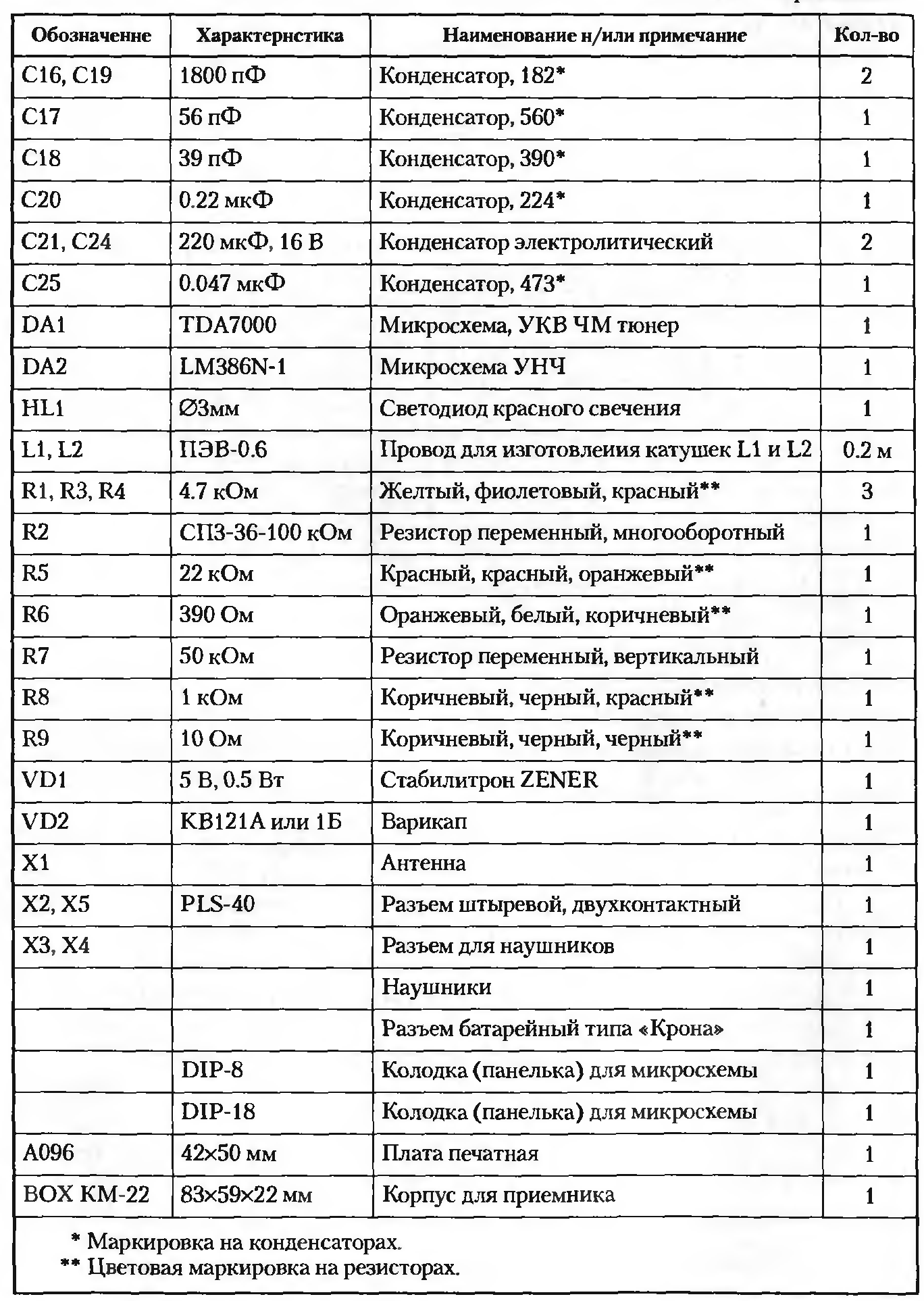

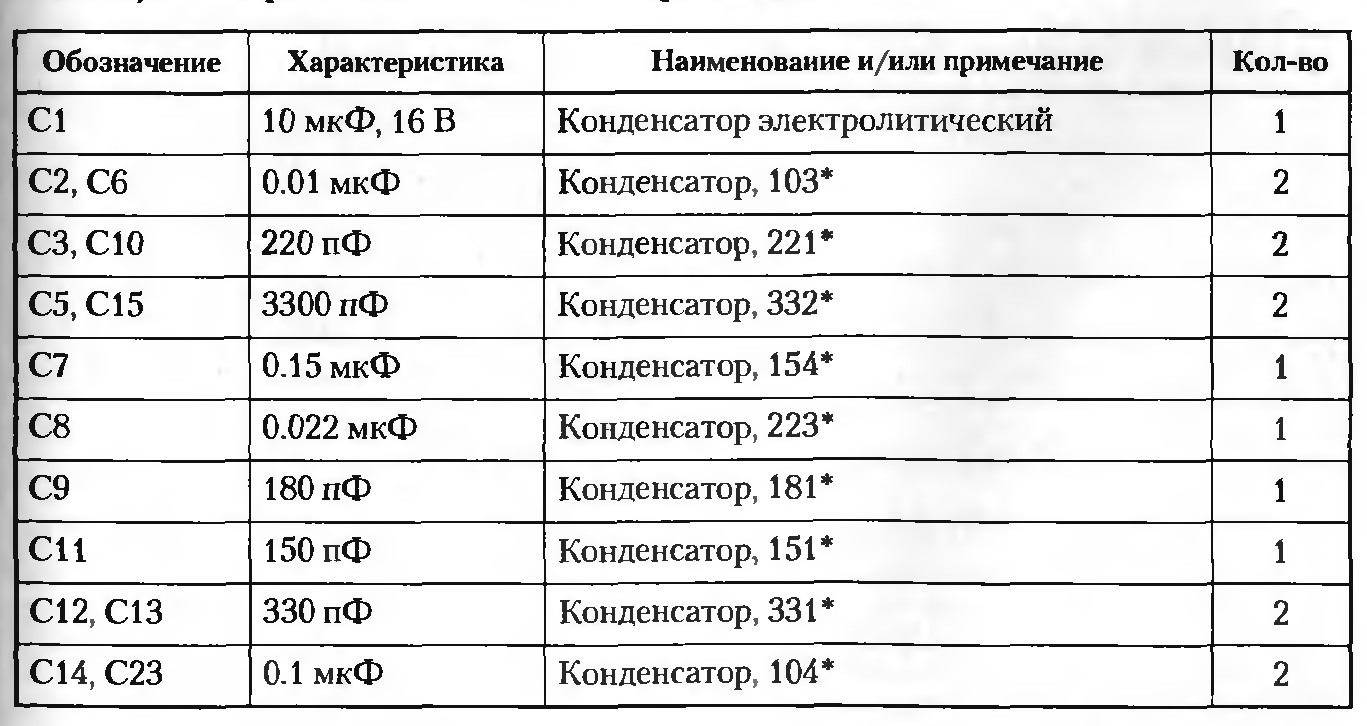

Перечень остальных радиоэлементов необходимый для сборки радиоприемника показан в таблицах ниже

После сборки радиоприемника необходимо тщательно отмыть печатную плату от остатков флюса.
Если радиоприемник собран правильно и из заведомо исправных деталей то он должен начать работать сразу. Единственное что необходимо сделать- это произвести небольшую настройку: сжимая и разжимая витки катушки L1 (необходимо использовать деревянную или пластиковую палочку) необходимо постараться "уложится" весь диапазон частот в пределы регулировки резистора R2.
Точно также- сжимая и разжимая катушку L2 необходимо добиться устойчивого приема "крайних" радиостанций.

Все указанные радиоэлементы необходимые для самостоятельной сборки радиоприемника можно приобрести в радиомагазинах, но гораздо проще будет купить готовый радионабор (печатная плата и все необходимые радиоэлементы) здесь

Источник: книга Собери сам- 65 электронных устройств из наборов Мастер кит
