Мостовой усилитель НЧ 25 Ватт

Специально для начинающих радиолюбителей предлагается устройство для самостоятельной сборки- это усилитель на основе интегральной микросхемы TDA1515.
По сути вышеуказанная микросхема это два отдельных независимых усилителя в ондном корпусе, но примененная в данном случае мостовая схема включения позволяет получить двойную мощность.

Вот технические характеристики данного усилителя:

Номинальная выходная мощность на сопротивлении нагрузки 4 Ома..............25 Ватт
Напряжение питания.................6________18 Вольт
Диапазон частот..............20______20 000 Гц
Максимальный ток потребления.............2 А
Ток покоя.................20 мА
Коэффициент нелинейных искажений на максимальной мощности......... не более 10 %

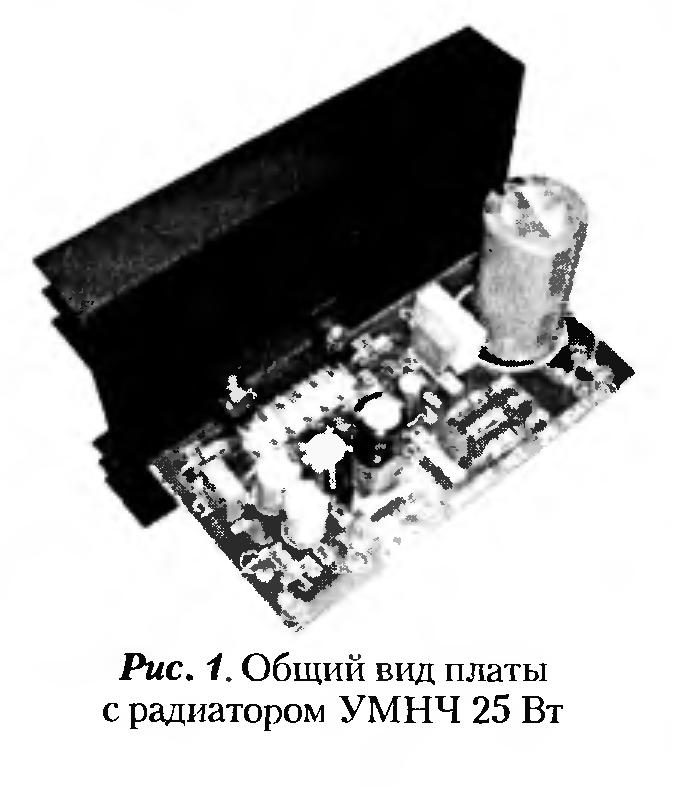

Внешний вид, схема и описание

мостовой усилитель нч 25 ватт схема

Как уже отмечалось выше, микросхема TDA1515 представляет собою два независимых усилителя НЧ по 12 Вт каждый, но при такой схеме включения мощность увеличивается в два раза и достигает 24 Вт.

Перечень деталей необходимый для сборки данного усилителя приводится в таблице.
Схема включения усилителя- на рисунке

Входной сигнал подается на выводы Х1 и Х5. При сборке необходимо установить микросхему на радиатор.
Правильно собранный усилитель в какой-либо дополнительной настройке не нуждается, только следует помнить что микросхемы- усилители чрезвычайно чувствительны к питанию- при его увеличении или переполюсовке они сразу выходят из строя, поэтому при сборке следует соблюдать внимательность!

Источник: книга Собери сам- 65 электронных устройств из наборов Мастер-кит

Все детали, необходимые для сборки усилителя, можно приобрести в радиомагазинах, но можно купить и готовый набор здесь
