Маломощный унч

Этот усилитель предназначен для устройств где не требуется большая мощность: игрушки, модели, карманные радиоприемники, и при этом он не критичен к питанию- он имеет небольшой ток потребления и может длительное время работать от батареек.

Его основные технические характеристики
Напряжение питания..........4_______12 В
Выходная мощность на сопротивлении нагрузки 8 Ом.............1 Вт
Ток потребления не более 4 мА
Коэффициент гармоник не более 0,2%

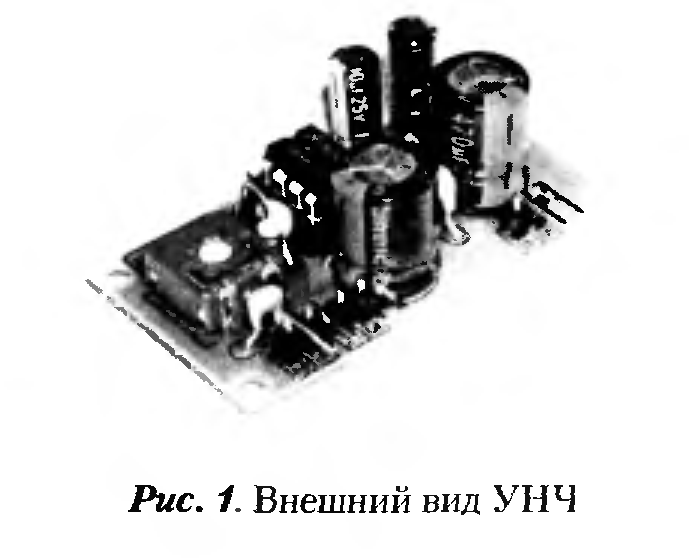

Внешний вид и схема

маломощный УНЧ схема

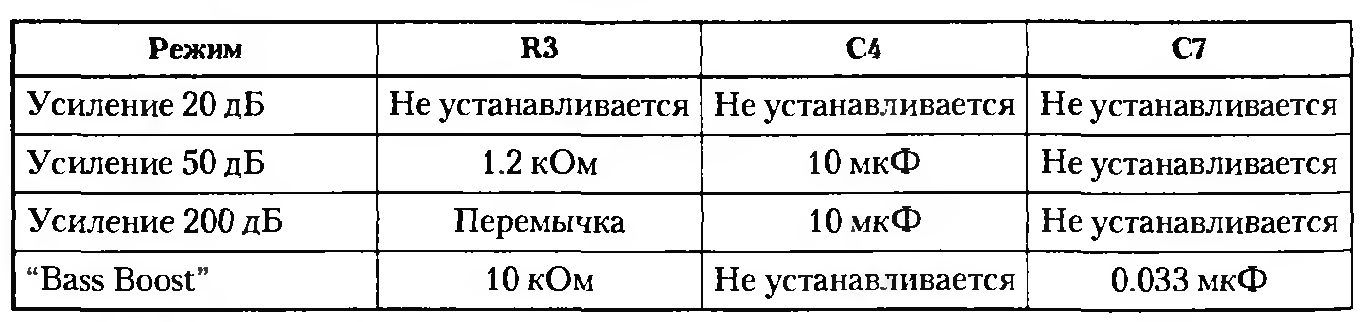

Усилитель выполнен на интегральной микросхеме LM386. Кроме типовой схемы включения в нем предусмотрена возможность подключения режима Bass Boost (усиление низких частот). Для этого необходимо произвести некоторые изменения в схеме согласно приложенной таблице

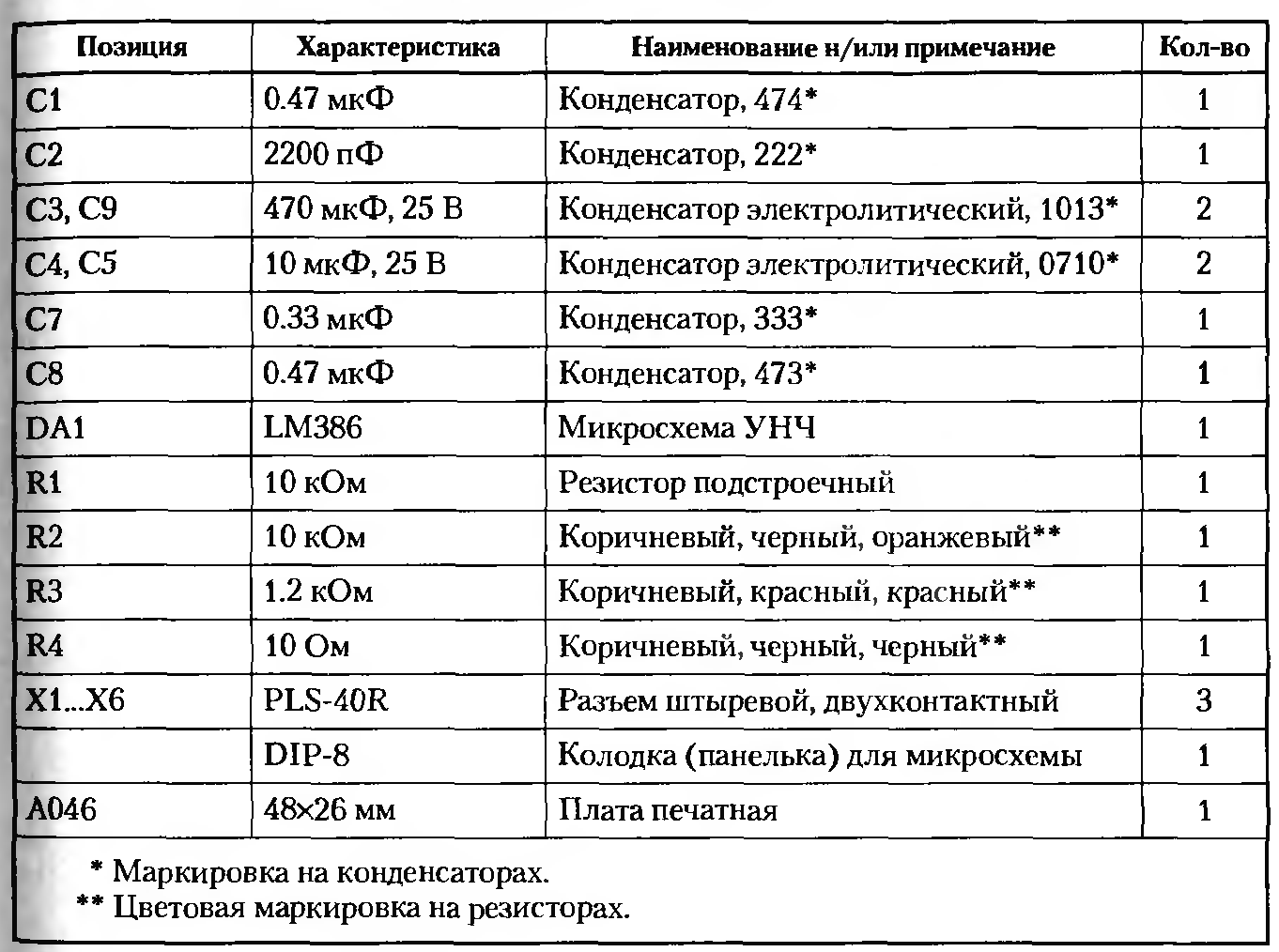

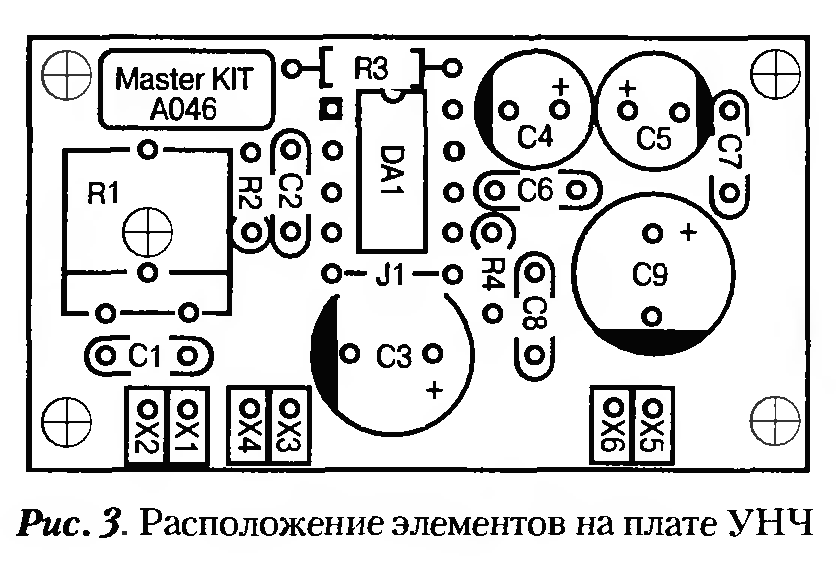

Перечень остальных элементов и внешний вид печатной платы представлен в таблице

Источник: книга Собери сам- 65 электронных устройств из наборов Мастер-кит

Все детали устройства можно приобрести в радиомагазинах, но можно купить и готовый набор (печатная плата комплект деталей) здесь. Возможен наложенный платеж
