Предварительный усилитель мощности

Предварительный усилитель необходим для усиления маломощных сигналов (например с магнитной головки или головки проигрывателя виниловых дисков) для получения необходимой амплитуды сигнала для усилиетля мощности.
Схема, представленная здесь содержит все необходимые цепи коррекции, которые требуются по ГОСТУ и может быть применена в составе высококачественного аудиокомплекса.

Основные технические характеристики схемы:
Чувствительность........0,2 мВ
Диапазон усиливаемых частот..........20_____20 000 Гц
Входное сопротивление................47 кОм
Выходное напряжение................150 мВ
Напряжение питания..................12_______25 В (стабилизированное)

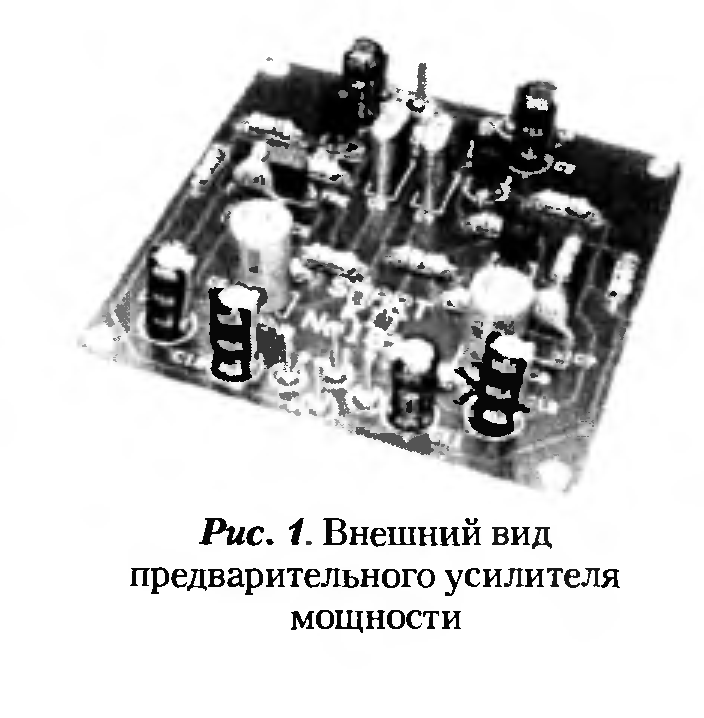

Внешний вид предварительного усилителя в собранном виде и принципиальная схема показаны на рисунках:

предварительный усилитель мощности

Входной транзистор TR1 имеет высокий коэффициент передачи тока, что позволяет повысить входное сопротивление схемы. Коррекция неравномерности АЧХ магнитного звукоснимателя обеспечивается при помощи цепочки R4, R15, C3, C6, а обратная связь через резистор R14 обеспечивает стабильность работы всего усилителя.

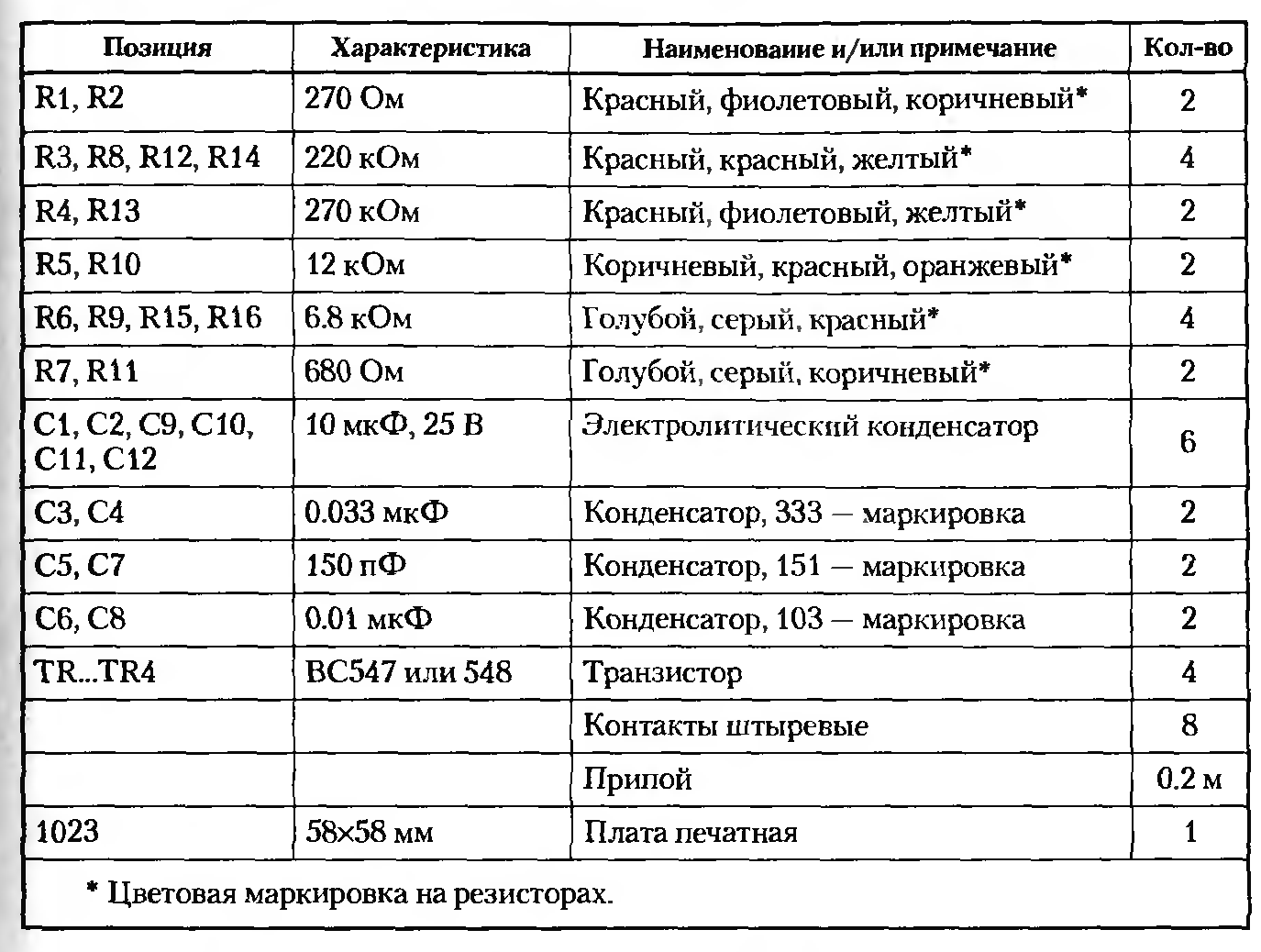

Так как второй канал усилителя ничем не отличается, то на схеме показан только один канал, перечень деталей указан в таблице, схема включения усилителя- на рисунке ниже.



Правильно собранный усилитель какой-либо дополнительной настройки не требует.

Источник: книга Собери сам. 65 электронных устройств из наборов Мастер-КИТ.
