Усилитель мощности НЧ 60 Ватт

Вы собираете самостоятельно высококачественный аудиокомплекс? А какой-же аудиокомплекс без высококачественного усилителя? Конечно, в наше время все продается и покупается и приобрести качественный усилитель большого труде не составит, но ведь гораздо приятнее (и дешевле между прочим....) собрать высококачественный усилитель самостоятельно.
Правда для начинающих радиолюбителей самостоятельная сборка качественного и мощного усилителя может вызвать некоторые затруднения- это и проектировка печатной платы, ее травление (ведь нужно же приобрести текстолит, просверлить, нанести рисунок, протравить), затем необходимо приобрести все необходимые радиодетали....
Все это, в общем-то выполнимо, но если только начинаете заниматься радиолюбительством, то "на первых парах" гораздо будет воспользоваться готовым набором для самостоятельной сборки который называется "Усилитель мощности НЧ 60 Ватт", о котором речь и пойдет ниже....

Итак, представляем Вам набор (печатная плата, набор радиоэлементов и инструкция по сборке), собрав который, Вы получите достаточно мощный и качественный усилитель мощности.

Вот его технические характеристики:
Выходная мощность:
*при нагрузке 8 Ом...........60 Вт
*при нагрузке 4 Ом...........80 Вт
Напряжение питания........40 Вольт (двуполярное)
Диапазон воспроизводимых частот..............5_____35 000 Гц
Максимальный ток потребления................4 Ампера
Уровень входного сигнала............0,7......1,4 В
Уровень нелинейных искажений:
на частоте 1 кГц........0,05
на частоте 10 кГц........0,08
на частоте 20 кГц.........0,1

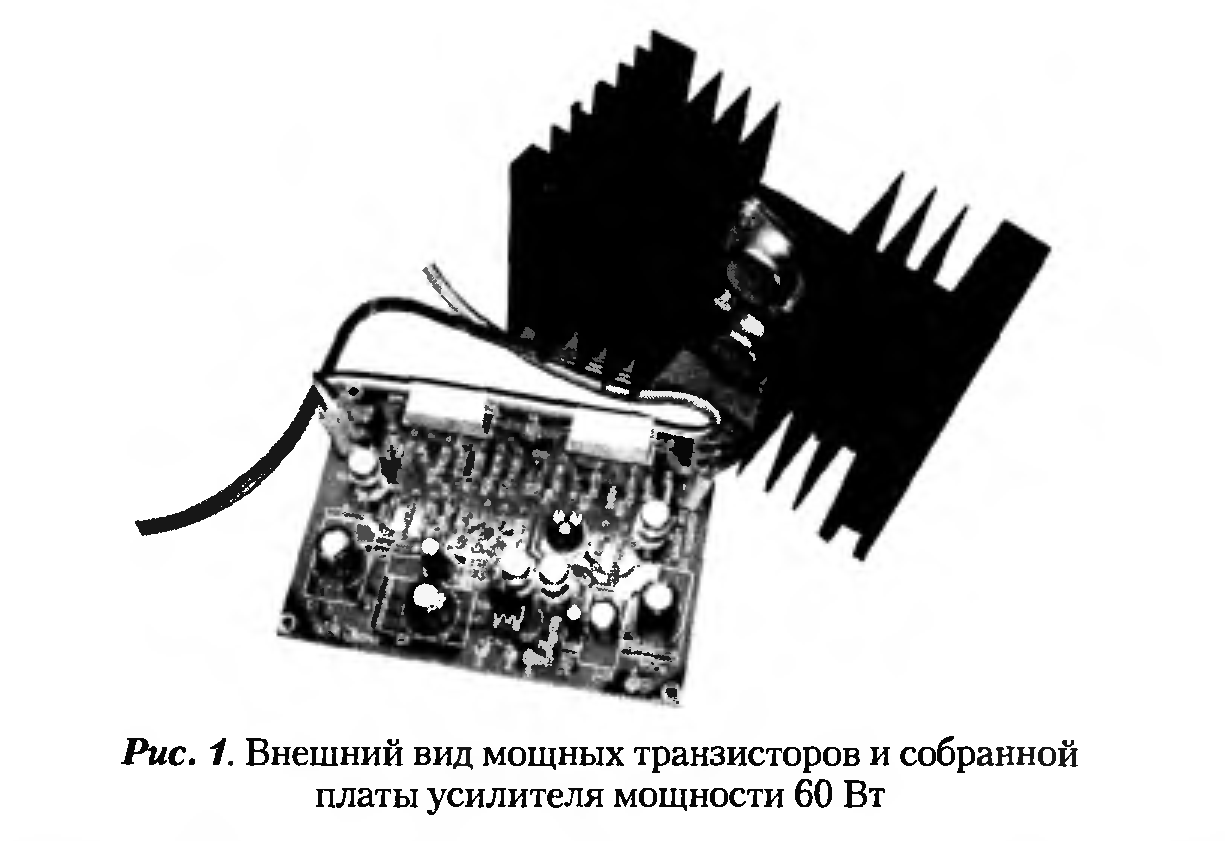

Внешний вид устройства и его схема показаны на рисунках:

усилитель мощности НЧ 60 Вт схема

Описание схемы

Входной сигнал звуковой частоты поступает через клеммы Х5,Х2 и разделительный конденсатор С3 на базу транзистора TR2. Далее- с нагрузочного резистора R5 сигнал поступает на базу транзистора TR4, потом через транзисторы TR5, TR6, "раскачивающие" мощный выходной каскад на транзисторах TR8, TR9.
Последовательная цепочки из диодов D3, D4 обеспечивает температурную стабилизацию выходного каскада: пр нагревании диодов, падение напряжения на них уменьшается, и это приводит к уменьшению напряжения на базе транзистора TR6 (относительно его эмиттера), что приведет к его постепенному запиранию. Аналогичная ситуация произойдет и на транзисторе TR5- его базовое напряжение относительно эмиттера будет расти и он также будет запираться. Запирание транзисторов TR5, TR6 приведет к пропорциональному уменьшению тока, протекающего через выходные транзисторы TR8, TR9 и, следовательно, и тока в нагрузке.
По сути диоды D3, D4 являются температурными датчиками и поэтому их необходимо закрепить на радиаторах выходных транзисторов.

Транзисторы TR5, TR6 в данной схеме включены таким образом, чтобы их коллекторной цепи протекал небольшой ток покоя- это используется практически во всех высококачественных усилителях для того чтобы устранить искажение типа "ступенька".
На транзисторах TR1, TR7 выполнен каскад который согласовывает низкоомную нагрузку (акустическую колонку) с выходным каскадом усилителя. Применение этих транзисторов позволяет получать наивысший КПД усилителя при различных сопротивлениях нагрузки.

Перечень радиоэлементов усилителя приведен в таблице:

Рекомендации по сборке и настройке

Выходные транзисторы необходимо установить на выностные радиаторы через слюдяные прокладки (если приобретать набор, то все это входит в комплект) и подключить к соответсутвующим точкам на плате (смотрим рисунок).

Правильно собранный усилитель в особой настройке не нуждается, но необходимо произвести небольшую регулировку токоа покоя. Для этого усилитель необходимо подключить к двуполярному источнику напряжения 40 Вольт (СОБЛЮДАЙТЕ ПОЛЯРНОСТЬ!!), и при помощи микроамперметра проконтролировать ток потребления.
При помощи подстроечного резистора P1 необходимо установить ток потребления в пределах 50....60 мА.

Все детали, необходимые для сборки усилителя, можно приобрести в радиомагазинах, но гораздо проще будет приобрести радионабор здесь.

Источник: Книга Собери Сам. 65 электронных устройств из набора Мастер- КИТ
