Электронный предохранитель

Очень часто бывает так что при сборке какого-то изделия или в ходе различных экспериментов, где-то в цепи возникает замыкание и из-за этого страдает источник питания. Причем в некоторых случаях даже плавкий предохранитель не спасает ситуацию- ведь на разогрев и перегорание нити в предохранителе требуется время.

Поэтому наиболее целесообразным выходом из положения может быть применение электронного предохранителя- устройства, следящего за перегрузкой на выходе и надежно отключающее питание в нагрузке в случае аварии.

Здесь представлена схема такого устройства, предложенное в виде готового набора (набор деталей и печатная плата).

Краткое описание и схема устройства:

Как и уже указывалось выше- данное устройство это электронный предохранитель. Причем он имеет ручную регулировку порога срабатывания- от 0,1 до 3 Ампер и может работать при напряжениях от 5 до 30 Вольт.

Схема электронного предохранителя

электронный предохранитель

Источник питания подключается к контактам Х1, Х2, выход устройства- контакты Х3, Х4.
Устройство представляет собою элеткронный ключ (транзисторы VT1, VT2, VT3) и управляемый датчик тока (резисторы R2, R6, R4). Как только ток нагрузки превышает установленное значение, падение напряжения на эмиттерном переходе транзистора VT3 приводит к его открытию и, как следствие, шунтированию эмиттерного перехода транзистора VT1. При этом, даже не смотря на "подпорку" через R1, напряжение на базе VT1 настолько мало, что ток через перестает течь.
Так как сам транзистор VT1 является "подпоркой" для мощного ключа VT2, цепь VT1-R5 оказывается разорванной, напряжение на базе VT2 оказывается ниже его порога срабатывания, и цепь оказывается обесточенной.

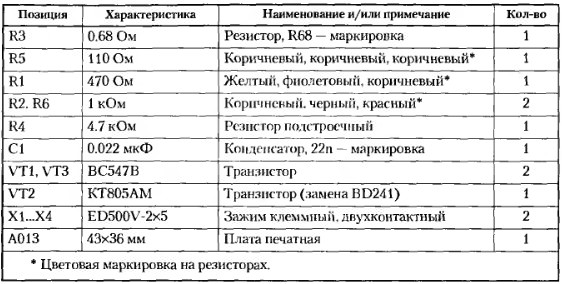

Перечень и номиналы деталей приводятся в таблице, внешний вид платы платы- на рисунке 2

Источник: Книга Собери сам- 65 электронных наборов серии Мастер-КИТ
Приобрести набор "Электронный предохранитель" можно здесь
