Юный Техник 1992 №7

На новых садовых участках электроэнергия, как правило, подводится в последнюю очередь, что, согласимся, очень неудобно. Здесь-то и выручит нас энергетическая установка, которую мы предлагаем. Она позволит послушать радио и даже освещать помещение.

Установка использует эффект появления ЭДС в цепях, состоящих из различных металлов или полупроводников. Вы уже прочитали об этом не страницах журнала в статье А. Савельева.

Возьмем два электрических проводника, которые изготовлены из разных металлов, и спаяем их концы. Теперь при нагревании одного и охлаждении другого конца в цепи проводников - термоэлементов (термопар) потечет электрический ток. Созданная ЭДС будет зависеть от разницы температур, а также от подбора материалов, составляющих термоэлемент. КПД таких преобразователей не превышает 5-6%. Максимальная температура, до которой можно нагревать термопару, определяется точкой плавления элементов. К примеру, пару медь - константен можно нагревать до 350 градусов, сталь - константан до 315... 649 градусов - в зависимости от диаметра проволоки, а пару хромель - алюмель до 700... 1152 градусов. Для увеличения КПД, как вы понимаете, надо максимально увеличить разницу температур между холодным и горячим спаем. Но при этом при подборе пар надо учитывать теплопроводность материалов. Лучше, если соотношение между средней теплопроводностью и средней электропроводностью будет минимальным.

При подборе материалов удобно пользоваться таблицей, приведенной ниже. Лучше выбрать те из них, что максимально удалены а столбце друг от друга. Например, сталь (наверху), константан (внизу) дадут хорошие результаты, а медь и серебро - малоактивные элементы. Пара сурьма-висмут наилучшая, но практически недоступна любителю. Хотя и дает она самое большое термоэлектрическое напряжение - около 112 мкВ/град., материалы слишком специфичны и редки.

Кроме того, каждый материал, указанный в таблице, обладает отрицательным потенциалом по отношению ко всем другим, находящимся выше. Например, в паре сталь - константен сталь будет иметь относительный потенциал плюс, а константан - минус. В термопаре хромель - алюмель хромель имеет плюс, а алюмель минус.

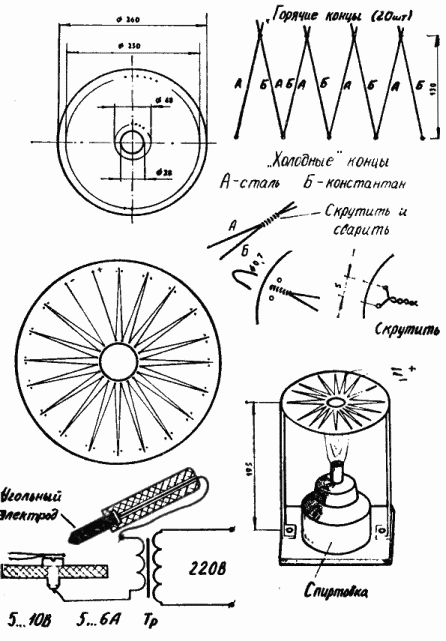

Для изготовления батареи потребуются два куска проволоки (стальной и константановой) диаметром 1,3 мм, длиной 18 м каждый. Концы каждого элемента зачищают и скручивают вместе, затем сваривают. Элементы крепят на асбоцементной панели (рис. 1). При проверке отдельные термопары должны давать ток около 22 мА от нагревания спичкой и около 30 мА при нагревании спиртовой горелкой. При нормальном горении спиртовки батарея даст 1,5 В при тоне 0,3 А (рис 2). Изготовив набор таких батарей и соединив их параллельно, можно получить постоянный электрический ток мощностью, достаточной для питания транзисторного приёмника и схожих электроприборов. Надо лишь помнить о том, что при последовательном подключении растёт внутреннее сопротивление батареи.

Набор, состоящий из нескольких батарей, можно использовать с керосиновой лампой, металлической печной трубой или другими похожими источниками тепла.

К. ВЛАДИМИРОВ
Рисунки автора
