Принцип работы солнечного элемента достаточно прост и заключается в следующем.

При освещении кремниевый солнечный элемент генерирует электрическое напряжение величиной 0,5 В. Независимо от типа и схемы включения все (большие и малые) кремниевые солнечные элементы генерируют напряжение 0,5 В.

По-иному обстоит дело с выходным током элемента. Он зависит от интенсивности света и размера элемента, под которым подразумевается площадь поверхности. Ясно, что элемент площадью 10х 10 см2 в 4 раза превосходит элемент площадью 5x5 см2, следовательно, он выдает в 4 раза больший ток. Сила тока зависит также от длины волны света и его интенсивности, причем она прямо пропорциональна интенсивности излучения. Чем ярче свет, тем больший ток генерируется солнечным элементом. Солнечные элементы использовались бы очень редко, если бы эксплуатировались в пределах упомянутых параметров. Лишь в некоторых случаях требуется такое низкое напряжение (0,5 В) при произвольных требованиях к величине потребляемого тока.

К счастью, здесь нет ограничений. Солнечные элементы можно соединять последовательно и параллельно с целью увеличения выходных характеристик.

Будем рассматривать солнечные элементы как обычные батарейки. Известно, что для увеличения яркости фонаря используют несколько батареек. В сущности, при последовательном включении батареек увеличивается полное напряжение (рис. 1).

То же самое можно проделать с солнечными элементами. Соединяя положительный вывод одного элемента с отрицательным выводом другого, от двух элементов можно получить напряжение величиной 1 В. Подобным образом три элемента дадут 1,5 В, четыре — 2 В и т. д. Теоретически напряжение, развиваемое последовательно соединенными солнечными элементами, при условии, что имеется достаточное их количество, может достичь тысячи вольт!

Увеличение выходных характеристик солнечных элементов

К сожалению, с точки зрения увеличения выходного тока последовательное соединение обладает присущим ему недостатком. При последовательном соединении элементов питания выходной ток не превосходит уровня, характерного для худшего элемента в цепи. Это справедливо для всех источников питания независимо от того, являются ли они батареей, блоком питания или солнечными эле-ментами.

Это означает, что при любом числе 2-амперных солнечных элементов в цепи 1-амперный элемент будет определять величину полного выходного тока, т. е. 1 А. Следовательно, если вы стремитесь достичь максимальных характеристик, необходимо согласовать токи всех элементов цепи.

Хорошо, с напряжением все ясно. Но как увеличить выходной ток солнечного элемента? Ведь солнце светит с определенной яркостью.

Выходной ток зависит от площади поверхности элемента, и поэтому естественный путь повышения тока — это увеличение площади элемента (или элементов). Элементов? Именно!

Если взять четыре элемента размером 5x5 см2 каждый и соединить их параллельно, как показано на рис. 2, то можно достичь такого же результата, как при замене четырех элементов одним размером 10x10 см2 (в обоих случаях площадь поверхности одинакова и составляет 100 см2).

Необходимо усвоить, что при параллельном соединении увеличивается лишь величина тока, а не напряжения. Независимо от количества параллельно соединенных элементов (4 или 50) генерируемое напряжение составит не более 0,5 В.

Можно догадаться, о чем пойдет речь. Действительно, чтобы использовать преимущества обоих способов включения, можно комбинировать последовательное и параллельное соединение элементов. Подобная комбинация называется батареей.

Батареи можно составлять в любой желаемой комбинации. Простейшей батареей является цепочка из последовательно включенных элементов. Можно также соединить параллельно цепочки элементов, отдельные элементы в цепочках или сочетать их в любой другой комбинации. На рис. 3 представлены лишь три примера из возможных комбинаций.

Различия в характере соединений элементов на рис. 3, хотя все они обладают одинаковыми выходными характеристиками, продикто-

Фотоэлектрические батареи

ваны различными требованиями к надежности. На рис. 3, а три последовательные цепочки элементов соединены параллельно. Такой способ используется, когда высока вероятность короткого замыкания отдельных элементов.

На рис. 3, б представлена схема параллельно-последовательного соединения элементов. При таком соединении выход из строя одного из элементов, например, из-за появления трещины, не приводит к потере целой цепочки вследствие разрыва цепи. В последнем примере (рис. 3, в) приняты во внимание оба случая с минимумом соединений.

Возможны и другие типы соединений, и их выбор должен определяться конкретными условиями работы вашего устройства.

Следует помнить одно важное условие. Независимо от полета вашей фантазии параллельно подключаемые цепочки из элементов обязательно должны соответствовать друг другу по напряжению. Нельзя параллельно соединять цепочку из 15 элементов и короткую цепочку из 5 элементов. При таком соединении батарея не будет работать.

При работе с солнечными батареями, как правило, сталкиваются с явлением, не имеющим места при использовании обычных источников питания. Это явление связано с так называемым обратным смещением. Чтобы попять, что это такое, обратимся к рис. 4,

На этом рисунке изображены 8 последовательно соединенных элементов. Полное выходное напряжение цепочки составляет 4 В, а в качестве нагрузки подключен резистор RL. Пока все хорошо.

Но давайте затемним фотоэлемент D непрозрачным предметом, например рукой, и посмотрим, что произойдет. Вероятно, вы думаете, что напряжение упадет до 3,5 В, не так ли? Ничего подобного!

Солнечный элемент, который не производит электрической энергии, представляет собой звено с большим внутренним сопротивлением, а не закоротку. Происходит то же, что и при размыкании выключателя, но этот выключатель разомкнут не полностью — через него протекает небольшой ток.

В большинстве случаев эффективное сопротивление затемненного солнечного элемента во много раз больше величины нагрузочного резистора RL. Поэтому практически можно рассматривать RL как кусок проволоки, соединяющий отрицательный и положительный выводы.

Это означает, что функцию нагрузки выполняет теперь элемент D. Что же делают остальные элементы? Снабжают энергией эту нагрузку!

В результате элемент D разогревается и при достаточно сильном разогреве может выйти из строя (взорваться). В итоге у нас остается батарея из последовательной цепочки с одним бездействующим элементом — незавидная ситуация.

Обратное смещение при включении солнечных элементов

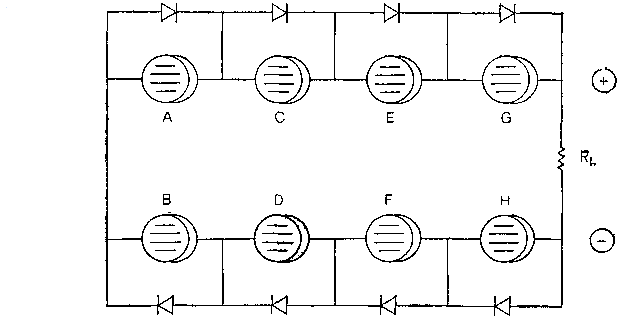

Эффективный путь решения этой проблемы — параллельное подключение шунтирующих диодов ко всем элементам, как это показано на рис. 5. Диоды подключены так, что при работе солнечного элемента они обратно смещены напряжением самого элемента. Поэтому через диод ток не протекает, и батарея функционирует нормально.

Предположим теперь, что один из элементов затеняется. При этом диод оказывается прямо смещенным и через него протекает в нагрузку ток в обход неисправного элемента. Конечно, выходное напряжение всей цепочки уменьшится на 0,5 В, но устранится источник саморазрушающей силы.

Дополнительное преимущество состоит в том, что батарея продолжает нормально функционировать. Без шунтирующих диодов она бы полностью вышла из строя.

На практике нецелесообразно шунтировать каждый элемент батареи. Необходимо руководствоваться соображениями экономии и использовать шунтирующие диоды, исходя из разумного компромисса между надежностью и стоимостью.

Как правило, один диод используют для защиты 1/4 батареи. Таким образом, на всю батарею требуется всего 4 диода. В этом случае эффект затенения будет приводить к 25%-ному (вполне допустимому) снижению выходной мощности.

Не всегда серийные элементы в точности соответствуют вашему замыслу. Хотя вам пытаются предложить возможно больший выбор, нет способа удовлетворить все запросы.

Резка элементов на части

К счастью, этого и не требуется. Монокристаллическим солнечным элементам можно придать любую желаемую форму.

Что это обстоит именно так, вам следует знать, ибо монокристал-лические солнечные элементы изготовлены из большого монокристалла. Атом кремния имеет четыре валентных электрона и образует кубическую кристаллическую решетку. На рис. 6 представлен типичный круглый солнечный элемент с выделенной зернистой структурой.

Если приложить усилие к этой структуре из сильно связанных электронов, то вдоль дефектной линии появится трещина. Это очень похоже на трещину, возникающую в результате землетрясения. Структура кристалла известна, и, следовательно, направление трещины можно предсказать.

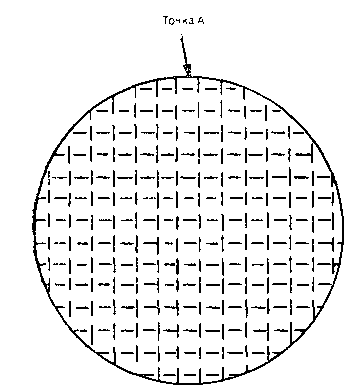

Если усилие приложено к краю изображенной на рис. 6 пластины в точке А, то механические силы, действующие внутри кристалла, расколют его на две половины. Теперь вместо одного элемента имеются два.

Скажем, необходимо расколоть такой элемент на четыре одинаковые части. Этого можно достичь, приложив усилие сначала вдоль вертикальной дефектной линии, а затем вдоль горизонтальной.

К счастью, это можно проделать одновременно. Большинство монокристаллических круглых элементов помечено крестиком в центре. Если нажать в этой точке ножом с крестообразным наконечником, элемент расколется на четыре аккуратные части.

Не страшно, если вы не попадете точно по центру. Элемент расколется, но не на равные части. Размеры осколков будут определяться точкой приложения усилия, но все они будут расколоты вдоль одинаковых плоскостей.

Линии скола всегда параллельны друг другу, и все пересечения происходят под прямым углом. Руководствуясь этими правилами, можно получить элементы любых необходимых размеров.

Пытаясь в первый раз расколоть элемент, необходимо быть предельно осторожным: нельзя работать на твердой поверхности. Прилагая большое усилие к элементу, лежащему на твердой плоской поверхности, можно лишь проделать в нем отверстие.

Для создания механического напряжения необходимо, чтобы элемент прогнулся. Я установил, что пары листов бумаги (можно газетной) достаточно при расколе элемента.

Расколоть таким образом можно только монокристаллические элементы. Недавно появившиеся поликристаллические элементы (wacker cells) расколоть симметрично не удается. Если попытаться сделать это, солнечный элемент разлетится на миллион осколков.

Поликристаллический элемент легко отличить от монокристал-лического. Монокристалл в результате обработки имеет ровную, гладкую структуру поверхности. Поликристалл выглядит как оцинкованная сталь с ее характерным видом поверхности.

Пайка солнечных элементов

После того как солнечные элементы подобраны для работы, необходимо их спаять. Обычно в нашем распоряжении имеются серийные солнечные элементы, снабженные токосъемными сетками и тыльными контактами, которые предназначены для припайки к ним проводников.

При изготовлении контакты чаще всего покрываются припоем, содержащим небольшое количество серебра. Серебро предохраняет жало паяльника от разрушения и возможной адгезии тонких металлических контактов при пайке. Помните, что токосъемные сетки также хрупки, как металлические проводники печатных плат.

Изготовители солнечных элементов обычно используют особые припой, флюс и проводники для соединений. Припой, содержащий 2 % серебра, всегда можно приобрести в магазине. Вместо канифоли необходимо использовать обычный флюс на водной основе, чтобы его легко можно было смыть с поверхности элемента после пайки.

Труднее всего найти плоский, ленточный проводник, так как он редко бывает в продаже. Тем не менее можно изготовить нечто похожее, если взять медную проволоку и расплющить ее конец молотком. Вместо нее можно использовать медную фольгу или просто тонкую медную проволоку.

Сам процесс пайки несложен, но его необходимо выполнять быстро. Пластина кремния является очень хорошим теплоотводом, и если касаться паяльником элемента длительное время, жало паяльника остынет ниже температуры плавления припоя.

Сначала необходимо залудить проволоку, используя немного большее количество припоя, чем обычно, но не слишком. Солнечный элемент уже залужен при изготовлении.

Для работы рекомендуется использовать паяльник мощностью 30 или 40 Вт. Жало паяльника должно быть чистым и прогретым. Пока паяльник греется, на элемент наносится флюс и залуженная проволока прижимается к основанию контакта элемента. Теперь прикасаются горячим паяльником к поверхности проволоки. Необходимо, чтобы соединение «обволоклось» расплавленным припоем и обеспечился надежный контакт проволоки с элементом. Пайка выполняется за одно касание: работать надо быстро, но аккуратно.

Тыльный контакт припаивается аналогично. Для получения последовательной цепочки элементов лицевой контакт первого элемента соединяется проводом с тыльным контактом второго. Затем

другим отрезком провода соединяют лицевой контакт второго с тыльным третьего и т. д.

Лицевой контакт является отрицательным электродом, в то время как тыльный — положительным.

Другим широко распространенным способом является соединение элементов по типу черепичной крыши. Если вы когда-либо видели черепичную крышу, вы уже поняли идею.

Лицевой контакт одного элемента накрывается сверху тыльным контактом другого. Место касания прогревается паяльником, и таким образом два элемента соединяются друг с другом. Такое соединение показано на рис. 7.

Необходима набрать на жало некоторое избыточное количество припоя, чтобы надежно спаять элементы. Будьте осторожны и не перегрейте элемент, иначе контакта вообще не будет.

Таким способом лучше паять небольшие элементы, у которых можно одновременно прогреть всю область контакта. Лучше всего пользоваться специальным прямоугольным наконечником для паяльника, предназначенным для выпайки интегральных микросхем из печатных плат. Равномерные нагрев и давление явятся залогом успеха.

Защита солнечной батареи

Теперь, когда батарея собрана, необходимо предохранить ее от механических повреждений и воздействия погодных условий.

Лучше всего поместить элементы лицевой поверхностью на чистый лист стекла или оргстекла. Предпочтительнее использовать защитное стекло, затем, в порядке убывания защитных свойств, идут упрочненное оконное стекло, акриловый пластик и обычное оконное стекло. Прозрачное покрытие предохраняет батарею от механических повреждений при ударах и скручивании, изгибах. Но оно плохо защищает от влаги.

Как известно, кремний слегка гигроскопичен; это означает, что он впитывает совсем немного воды. Однако после длительного периода времени наблюдается постепенное снижение выходных характеристик элемента, обусловленное влиянием влажности. Таким образом, срок службы батареи непосредственно зависит от качества вла-гоизоляции.

Влагоизоляцию можно обеспечить многими способами. В соответствии с одним из них тыльную сторону можно залить жидкой резиной. Для этого необходимо сделать рамку по периметру защитного стекла, чтобы жидкий полимер не перелился через край. Кроме того, прочная рамка хорошо предохраняет защитное стекло от бокового удара.

Согласно другому методу, тыльную сторону батареи покрывают толстым листом майларового пластика и нагревают всю батарею, например с помощью лампы накаливания, до расплавления майлара и его сцепления с передней защитной крышкой. Эта операция требует определенного навыка, особенно в случае больших батарей. Заднюю майларовую крышку можно просто приклеить. Часто упомянутая операция проще нагрева, но при этом ухудшаются изоляционные свойства.

Наконец, тыльную сторону элементов батареи можно покрыть несколькими слоями латекса. Это выглядит не так эстетично, но обеспечивает достаточно хорошие влагоизоляционные свойства.

Последним способом по порядку, но не по значимости является изготовление влагонепроницаемой герметично изолированной коробки для элементов. Это дорого, но обеспечивает необходимую влагоизоляцию.

Можно было бы долго продолжать рассказ о том, как пользоваться солнечными элементами. Но почему бы читателю не перевернуть страницу и не узнать это самому?

Использовать солнечные элементы можно так же, как любой другой источник питания. Каждый из них предназначен для поддержания определенной силы тока при заданном напряжении. Тем не менее в отличие от обычных источников питания выходные характеристики солнечного элемента зависят от количества падающего света. Например, набежавшее облако может снизить выходную мощность более чем на 50 %.

Более того, не все элементы выдают одинаковую мощность при одинаковых условиях освещенности, даже если элементы идентичны по размерам и конструкции. Отклонения в технологических режимах могут повлечь за собой заметный разброс выходных токов элементов одной партии. Эти факторы необходимо учитывать при разработке и изготовлении конструкций с солнечными элементами.

Следовательно, если желают обеспечить максимальную отдачу от фотоэлектрических преобразователей, необходимо проверить все элементы. Чтобы лучше понять, какие параметры подлежат проверке, сначала рассмотрим характеристики кремниевого солнечного элемента.

Литература: Байерс Т. 20 конструкций с солнечными элементами: Пер. с англ.— М.: Мир, 1988 год.
