В нашей стране немало людей занимается конструированием ветроагрегатов и, в связи с нехваткой и дороговизной углеводородного сырья, последних будет еще больше. Я предлагаю самодельщикам конструкцию поворотной насадки на роторный ветрогенератор, существенно повышающей его мощность и КПД.

Роторный ветряк работает за счёт аэродинамической несимметричности - разности усилий, воздействующих на вогнутую и выпуклую поверхности лопастей. Вогнутая лопасть оказывает потоку воздуха большее сопротивление, чем выпуклая, но и на выпуклую воздействуют значительные силы, "съедающие" часть мощности ротора.

Предлагаемая мною насадка, перекрывая от ветра лопасть, развернутую к нему выпуклой стороной, существенно снижает "вредное" давление, повышая тем самым КПД ветряка.

Работа ротора без насадки (а) и с насадкой (б)

Регулировка положения насадки в зависимости от направлении и силы ветра:

1 - насадка; 2 - ротор (а - при слабом ветре; б - при сильном ветре; в - при остановке вращения ротора)

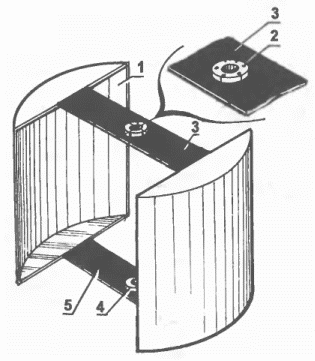

Насадка:

1 - сектор цилиндра; 2,4 - верхняя и нижняя подшипниковые опоры; 3,5 - верхняя и нижняя перемычки

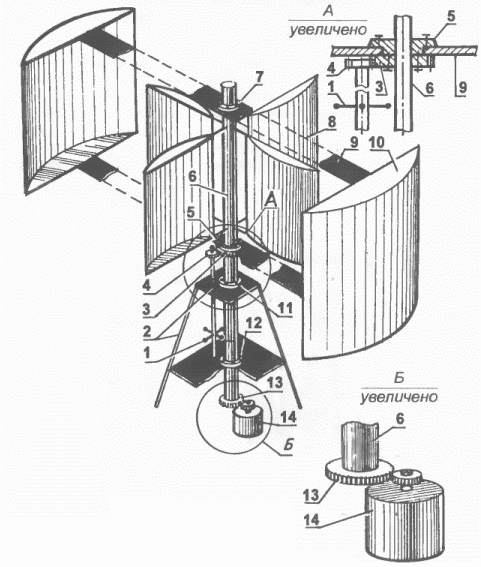

Устройство роторного ветрогенератора с регулирующей насадкой:

1 - штурвал регулировки; 2 - мачта ветрогенератора; 3 - зубчатое колесо поворотного механизма; 4 - шестерня поворотного механизма; 5,7 - подшипниковые опоры насадки; 6 - ось ротора; 8 - лопасть ротора (4 шт.); 9 - перемычка насадки (2 шт.); 10 - сектор насадки (2 шт.); 11,12 - подшипниковые опоры оси; 13 - ведущее зубчатое колесо привода электрогенератора; 14 - электрогенератор

В зависимости от силы и направления ветра и других погодных условий, поворачивая насадку и перекрывая воздушный поток, воздействующий на лопасть, можно регулировать обороты ротора вплоть до его полной остановки.

Регулировка положения насадки производится с помощью поворотного механизма, состоящего из установленного на мачте ветряка валика с шестернёй на конце и зубчатого колеса, закрепленного на корпусе нижнего подшипника насадки.

Поворот валика с ведущей шестернёй осуществляется штурвалом из четырех спиц. Во избежание самопроизвольного поворота насадки под воздействием ветра, на валике необходимо предусмотреть фиксатор. Ось ротора вращается в подшипниках, установленных на верхней и нижней площадках мачты. На нижнем торце оси закреплено ведущее зубчатое колесо повышенной передачи привода электрогенератора.

А ХАБИБРАХМАНОВ, г. Кандалакша
