Любые бытовые электро- и радиотехнические устройства необходимо заземлять. Это требование электробезопасности при эксплуатации большинства мощных потребителей электроэнергии, имеющих металлический корпус. Заземление необходимо и в целях обеспечения эффективной защиты FA от перенапряжений и подавления помех. Но только в современных квартирах при строительстве сразу делают электропроводку с заземляющей цепью. Во многих старых домах заземления нет, да и та проводка, что есть, не рассчитана на большие токи. Перегрузка проводов может не только привести к поражению электрическим током, но и вызвать пожар (много пожаров связано с нарушением изоляции проводов из-за их перегрева от перегрузки). Поэтому при очередном ремонте все, кто хоть немного понимает в электротехнике, стараются установить дополнительные розетки и провести к ним более мощные провода (или полностью заменить проводку). Удобнее для этих целей использовать медный трехпроводный кабель, с сечением жил не менее 2,5 мм2, имеющий двойную изоляцию, например, подойдет провод марки ПУНП — 3x2,5 (допустимый длительно действующий ток для такого сечения составляет 25 А).

Проводка ведется непосредственно от входного токораспределительного электрощита со счетчиком электроэнергии. И если с подключением двух основных силовых проводов все понятно, то с третьим возникает вопрос: “Где взять заземление?” В многоэтажном жилом доме заземление вы не найдете и придется воспользоваться занулением, что допустимо для устройств, питающихся напряжением менее 1000 В (как раз наш случай).

Для выполнения зануления потребуется в распределительном щитке найти удобную металлическую контактную поверхность (зачистить ее от краски наждачной бумагой или напильником) и при помощи винта присоединить 3-й провод, который и будет являться заземлением.

Еще одно требование электробезопасности — два силовых провода должны идти через сдвоенный автомат токовой защиты (А1), как это показано на рис. 1.36, б.

Что такое защитное зануление и чем оно отличается от заземления? Занулением у электриков принято называть преднамеренное соединение металлических частей электрооборудования, которые могут оказаться под напряжением при замыкании на корпус, с глухозаземленной нейтралью трансформатора — в сетях трехфазного тока, а также с глухозаземленным выводом источника — в сетях однофазного тока. Т. е. если это определение перевести с технического на привычный язык, то значит оно следующее: нулевой провод, который есть у вас в квартире, уже имеет соединение с землей, но оно сделано где-то далеко — на центральном распределительном щите. Такой провод называют нулевым рабочим проводником (N), потому что питание бытовых приборов включается между фазой и нулевым рабочим проводом и по нему протекает ток. В результате подключения, показанного на рис. 1.36, б, мы получаем еще и нулевой защитный проводник (РЕ), соединяемый с выводом заземления в трехконтактных розетках квартиры. Все токораспределительные щитки в доме имеют между собой сварное соединение металлической шиной, которая где-то соединяется с нулем и заземлением.

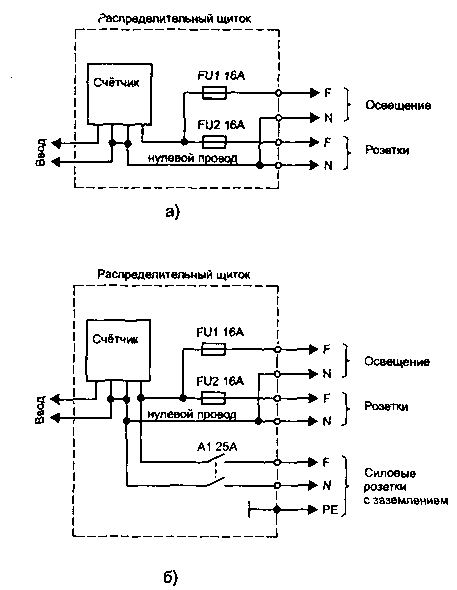

Рис. 1.36. Подключение цепей: а — так было сделано; б — так надо подключить

Несколько пояснений о том, почему нельзя в переносных устройствах нулевой рабочий провод использовать для заземления (правда, в стационарных светильниках это иногда делают для экономии проводов). При обрыве нулевого провода, являющегося одновременно рабочим и защитным, корпус устройства оказывается под фазным напряжением относительно земли, что опасно. По этой же причине ни в коем случае нельзя в качестве заземления использовать трубы отопления или газоснабжения. Это не только бесполезно, но и может привести к тому, что трубы окажутся под высоким напряжением, что само по себе опасно для жизни.

Литература: Радиолюбителям полезные схемы, Книга 5. Шелестов И.П.
