Намоточный станок для катушек и трансформаторов

категория
самодельные инструменты и принадлежности
материалы в категории

По следам публикаций журнала Радио

Простой намоточный станок позволяет наматывать катушки проводом диаметром от 0,15 до 1,5 мм виток к витку или внавал с подсчетом количества витков провода, намотанных на катушку.

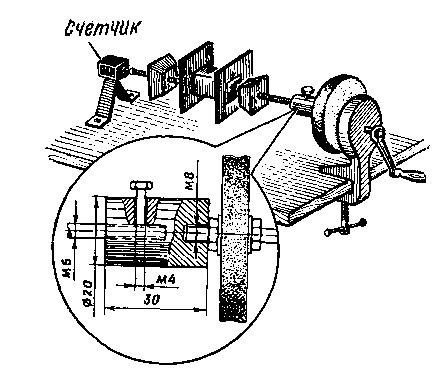

На деревянном основании размерами 370 X 230 X 18 мм укрепляют шурупами два направляющих бруска с фасками под углом 45°. Между ними устанавливают деревянные стойки, одна из которых подвижная, другая — неподвижная. Между стойками устанавливают деревянный брусок с каркасом для намотки провода. Размер бруска должен соответствовать размеру каркаса катушки. С одной стороны на ось бруска надевают и закрепляют винтом ручку для вращения, а с другой стороны подключают счетчик для подсчета количества витков провода (счетный механизм можно взять от старого магнитофона или электросчетчика).

намоточный станок

Второй вариант:

Если нет возможности (или времени) на изготовление, то можно использовать и ручную дрель, зажав ее в тиски

намоточный станок из ручной дрели
