Температурный датчик на биполярном транзисторе

Категория

Электронные устройства

материалы в категории

В. Каравкин
Радиоконструктор, 2001 год, № 3, стр 26- 27

Как известно свойства транзисторов сильно зависят от температуры окружающий среды и поэтому самый обыкновенный биполярный кремниевый транзистор при необходимости может служить датчиком температуры.

Экспериментальным путем было установлено что для этой роли лучше всего подходят немного устаревшие КТ312 в металлическом корпусе (такой корпус лучше проводит тепло). Температурный датчик на основе этого транзистора позволяет производить замеры в диапазоне температур от -55 до +125 град. С. Причем показания такого прибор будут линейные.

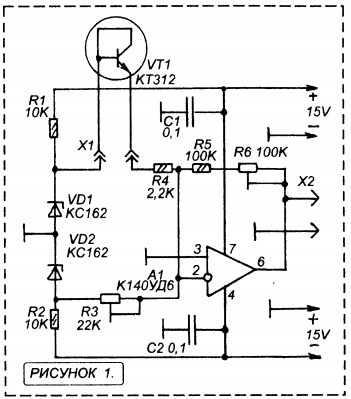

На рисунке 1 показана схема одноточечной измерительной приставки, которую можно подключить к простому мультиметру.



Принцип работы такой приставки- обеспечить линейное преобразование с коэффициентом 0,1В\1 град С. При подключении к мультиметру в режиме измерения напряжения на пределе 20 Вольт, температуру человеческого тела он покажет как 3,66.

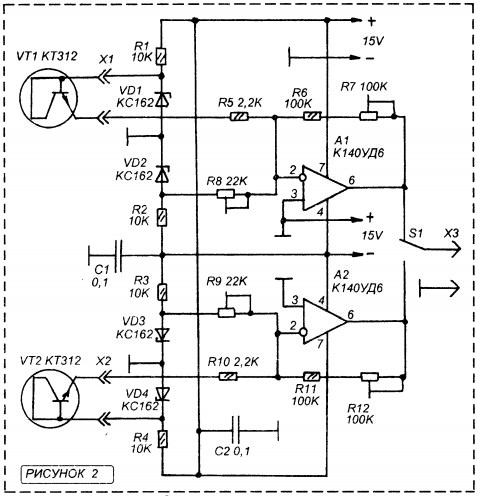

Если требуется необходимость производить замеры одновременно в двух точках, то на рисунке 2 представлена схема двухточечной приставки. Температурные датчики можно расположить в разных местах а показания снимать с них при помощи переключателя.

Более подробно с работой приставок Вы можете ознакомиться в журнале- источнике (ссылка в начале страницы)
