Делитель частоты с меандром на выходе

категория

Электронные устройства

материалы в категории

А. ШИТОВ, г. Иваново
Журнал Радио 1998 год, номер 2

Все сказанное в [1] относительно деления частоты на три при сохранении "меандра" на выходе остается справедливым и при любом другом нечетном коэффициенте деления. Вместе с тем при малом численном значении этого коэффициента возможно значительное упрощение делителя частоты.

Описанные здесь делители частоты на три и на пять по быстродействию близки к используемым микросхемам. Делители работоспособны при любом начальном состоянии триггеров, поэтому далее для определенности предположим, что при включении питания триггеры окажутся в нулевом состоянии.

Схема делителя частоты на три, построенного на двух D-триггерах, показана на рис. 1, а поясняющие его работу диаграммы сигналов - на рис. 2.

Фронт первого входного импульса переведет в состояние 1 триггер DD1.1. С приходом второго импульса в состояние 1 переключится и триггер DDI.2.

После спада второго импульса на обоих входах элемента DD2.1 будет низкий уровень, поэтому низкий уровень с выхода элемента вернет триггер DD1.1 в состояние 0. Фронт третьего входного импульса вернет в состояние 0 триггер DDI .2. Состояние триггера DD1.1 не изменится, поскольку во время плюсового перепада входного сигнала триггер остается заблокированным низким уровнем с выхода элемента DD2.1.

К приходу четвертого входного импульса делитель окажется в исходном состоянии.

Вместо элемента ИЛИ DD2.1 допустимо применить более распространенные И-НЕ. Схема такого варианта построения делителя изображена на рис. 3. Устройство практически не отличается от исходного (диаграммы сигналов соответствуют рис. 2). Для запрещения работы обоих делителей достаточно подать низкий уровень на вход S любого из триггеров.

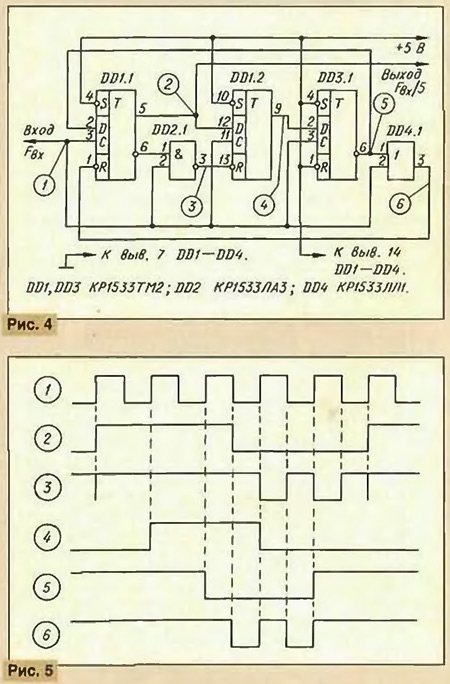

Подобное соединение триггеров с обратной связью применимо для построения делителя частоты и с другими нечетными коэффициентами деления (2). На рис. 4 показана схема делителя на пять (диаграммы сигналов - на рис. 5).

Первые три входных импульса поочередно переведут триггеры устройства в состояние 1. После спада третьего импульса низкий уровень с выхода элемента DD4.1 вернет в состояние 0 триггер DD1.1. С приходом четвертого импульса на выходе элемента DD2.1 будет низкий уровень и триггер DD1.2 перейдет в состояние 0. Такое же состояние примет и триггер DD3.1 под действием пятого счетного импульса. Далее цикл работы повторяется.

Все описанные устройства сохраняют скважность входных импульсов, если она равна 2. В ином случае скважность Qвых выходных импульсов будет равна:

Qвых=3Qвх(1+Qвx) и 50вх/(1+2СМ для делителей на три и пять соответственно (Qвx - скважность входного сигнала).

Такой схемотехнический подход применим для создания делителей и с большим коэффициентом деления. Но вряд ли это можно считать целесообразным из-за быстро растущего числа требуемых микросхем. Делитель частоты на семь и более следует строить по рекомендациям, данным в [1].

ЛИТЕРАТУРА

1. Шитов А. Делитель частоты на три с "меандром" на выходе. - Радио, 1996. №7. с. 51.52.
2. Горошков Б. И. Элементы радиоэлектронных устройств. - М.: Радио и связь, 1989, с. 136.


А. САМОЙЛЕНКО, г. Клин Московской обл.

В своей статье "Делитель частоты на три с "меандром" на выходе" ("Радио", 1996, ╧ 7, с. 51, 52) А. Шитов описал два варианта делителя на три, сохраняющих "меандр" на выходе. Заметим, что в первом из них применены элементы трех микросхем (корпусов), во втором - четырех. Такая "расточительность" не всегда оправданна.

Предлагаю вариант такого же делителя (его структурная схема показана на рис. 7 в статье А. Иванова "Применение элемента ИСКЛЮЧАЮЩЕЕ ИЛИ" ("Радио", 1985, ╧ 2, с. 37), но более экономного. В нем использованы "пол-корпуса" одной микросхемы и четверть другой. Схема делителя представлена на рис. 1, а временные диаграммы его работы - на рис. 2.



До момента t1 (а с учетом задержек -до t2) на выходе 2 счетчика DD2.1 действует сигнал низкого уровня, элемент DD1.1 повторяет входную последовательность. В момент t2 на выходе 1 счетчика появляется высокий уровень (диаграмма 4). элемент DD1.1 ИСКЛЮЧАЮЩЕЕ ИЛИ становится инвертором и с момента t2 до t6 передает входную последовательность (диаграмма 1) с инверсией, а от t6 до t10 - снова без инверсии и т. д.

Таким образом, благодаря подаче на нижний по схеме вход элемента DD1.1 сигнала с выхода 2 счетчика элемент периодически инвертирует входную последовательность (диаграмма 2) и в течение интервала времени, содержащего три периода входной частоты, например, от t1 до t9, на каждые три одноименных фронта входной последовательности (диаграмма 1, моменты t1, t4, t7) вырабатывает четыре одноименных фронта (диаграмма 2, моменты t1, t3, t5, t7), которые, воздействуя на делитель частоты на 4, обеспечивают выполнение зависимости Fвых = Fвх/3 (диаграмма 4).

В описываемом делителе с выхода элемента DD1.1 можно снять сигнал с частотой 4Fвх/3, но период этом последовательности состоит из двух неравных по длительности импульсов (паузы одинаковы; диаграмма 2). Кроме этого, с выхода 1 счетчика DD2.1 можно получить сигнал с частотой 2Fвx/3 и скважностью 3.

Вместо счетчика DD2.1. используемого как делитель частоты на 4, при необходимости подойдет другой делитель на 4, выполненный, например, на другом двоичном счетчике или на двух последовательно включенных триггерах К561ТМ2 в счетном режиме.

Для сдвига выходного "меандра" на полпериода входной частоты достаточно подать выходной сигнал элемента DD1.1 на вход CP счетчика DD2.1. а его вход CN соединить с общим проводом.

Делитель позволяет также реализовать коэффициенты деления 7 или 15 при сохранении скважности выходного сигнала, равной 2. Для этого достаточно переключить нижний по схеме вход элемента DD1.1 к выходу 4 или 8 счетчика соответственно. С этих выходов снимают и выходной сигнал делителя.

Проверяют работоспособность делителя с помощью осциллографа либо частотомера. Для получения устойчивого изображения на экране осциллографа лучше засинхронизировать его внешним сигналом с одного из старших разрядов счетчика DD2.1 (с выхода 4 или 8). Форма сигналов должна быть близкой к показанной на рис. 2. Импульс диаграммы 2 между моментами t1 и t2 очень узкий, и чтобы его увидеть, можно попробовать расфокусировать луч осциллографа.

При проверке частотомером измеряют частоту в точках 1 - 4 делителя и убеждаются в соответствии измеренных значений указанным на схеме.
