Как определить параметры коаксиального кабеля

категория
Электроника и электротехника
материалы в категории

Одним из основных параметров высокочастотного кабеля является волновое сопротивление. Обычным омметром его не измерить - для этого нужен специальный прибор. Сам кабель (отечественного производства) не имеет маркировки, и если вы не знаете его тип, то, воспользовавшись штангенциркулем, легко сможете определить волновое сопротивление с помощью несложных вычислений.

Для этого нужно снять внешнюю защитную оболочку с конца кабеля, завернуть оплетку и измерить диаметр внутренней полиэтиленовой изоляции. Затем снять изоляцию и измерить диаметр центральной жилы. После этого результат первого измерения разделить на результат второго: при Полученном отношении примерно 3,3-3,7 волновое сопротивление кабеля составляет 50 Ом, при отношении 6,5 - 6,9-75 Ом.

Вторым важным параметром является удельное затухание. Эта величина характеризует потери уровня сигнала при его прохождении через один метр кабеля и позволяет сравнивать кабели разных марок. Затухание тем сильнее, чем больше длина кабеля и выше частота сигнала. Удельное затухание измеряется в децибелах на метр (дБ/м) и приводится в справочниках в таблицах или на графиках.

На рис. 1 приведены зависимости удельного затухания коаксиальных кабелей разных марок от частоты. Пользуясь ими, можно подсчитать затухание сигнала в кабеле на любой частоте при известной его длине.

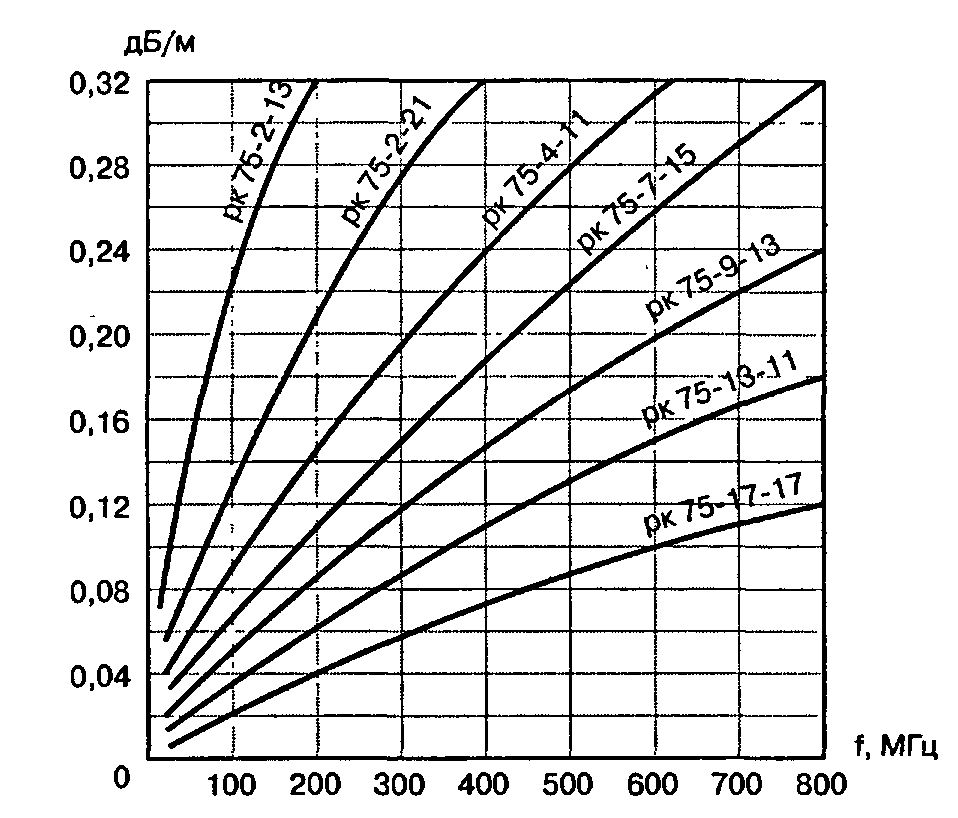

Рис. 1. Удельное затухание коаксиальных кабелей

Обозначение отечественного коаксиального кабеля состоит из букв и трех чисел: буквы РК обозначают радиочастотный коаксиальный кабель, первое число показывает волновое сопротивление кабеля в омах, второе - округленный внутренний диаметр оплетки в миллиметрах, третье - номер разработки. Из графика видно, что -удельное затухание зависит от толщины кабеля: чем он толще, тем удельное затухание меньше.

Зная длину кабеля, можно перевести затухание (в децибелах) в относительное ослабление уровня сигнала на выходе, воспользовавшись табл. 1.

Таблица 1. Таблица перевода затухания (в децибелах) в относительное ослабление уровня сигнала

Затухание, дБ

0,5

1

2

3

4

5

6

7

8

9

10

Относительное ослабление уровня сигнала Рвых /Рвх

0,94

0,79

0,63

0,5

0,4

0,32

0,25

0,2

0,16

0,13

0,1
