Переделка подсветки LCD экрана на светодиодную
Как известно у многих LCD телевизоров (или мониторов) имеется одна очень существенная проблема- износ ламп подсветки.
Как правило менять лампы просто бессмысленно- замена одной лампы принесет лишь временный результат а менять сразу все лампы одновременно не выгодно.
Кроме этого и сам инвертор (устройство создающее необходимое напряжение для включения ламп) тоже не очень-то надежная конструкция- как показала практика примерно процентов 50 всех неисправное именно с ним и связано...
В этом случае может помочь вариант с заменой ламп на светодиоды потому что светодиод гораздо дешевле и надежнее.
Приобрести светодиоды и разместить их внутри трудов не составит, но автоматически возникает еще одна проблема- для светодиодной подсветки необходимо устройство управления, которое будет включать светодиоды а также регулировать яркость свечения.
Для этой цели можно применить специализированную микросхему TPS61165

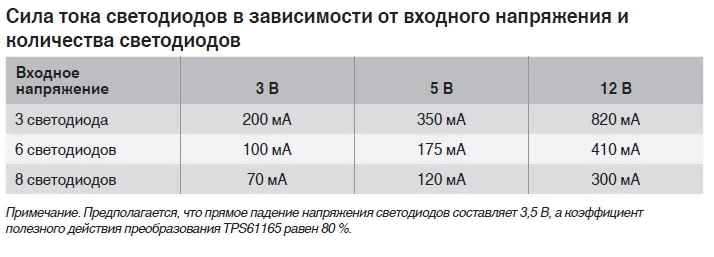

Она повышает напряжение 5V до 40V и таким образом можно применить до 10 ярких светодиодов включенных последовательно.
(Примечание: можно, в принципе, обойтись и без этой микросхемы, но об этом отдельная статья...)
Схема включения микросхемы TPS61165
На схеме, сила тока белого светодиода установлена при помощи резистора Rset. Напряжение обратной связи стабилизируется на 200мВ.

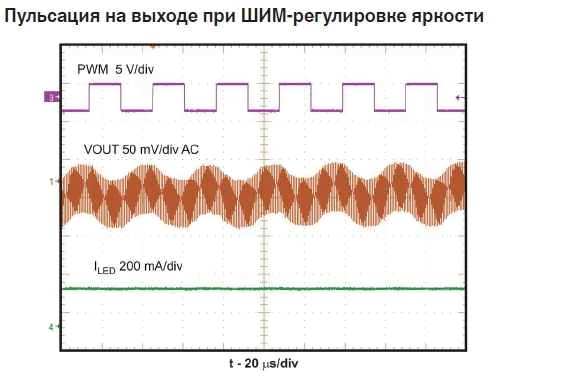

Ток светодиода регулируется посредством однопроводного цифрового интерфейса ( контакт CTRL ). На него подан сигнал ШИМ и опорное напряжение обратной связи определяется циклом нагрузки.
Как в цифровом, так и в ШИМ режиме устройство TPS61165 не генерирует всплески тока светодиода. А значит не создается слышимый шум на выходном конденсаторе.
В микросхеме предусмотрена защита цепи светодиодов от обрыва: в TPS61165 встраивается схема, предназначение которой – предотвращать превышение максимальных величин номинальной мощности на выходе.
Нет у Вас в наличие данной микросхемы? Тоже не стоит сильно расстраиваться: в действительности регулировка яркости свечения светодиодов особо-то и не требуется, а заменить лампы можно светодиодными лентами. Впрочем, об этом есть более подробная статья, вот здесь. Если у Вас все еще остались вопросы- то тогда заходите к нам на форум!
