Прибор для измерения индуктивности

Принцип действия прибора состоит в измерении энергии, накопленной в магнитном поле катушки за время протекания через неё постоянного тока.

Предлагаемый прибор позволяет измерять индуктивности катушек на трех пределах измерения - 30, 300 и 3000 мкГн с точностью не хуже 2% от значения шкалы. На показания не влияют собственная ёмкость катушки и ее омическое сопротивление.

прибор для измерения индуктивности

На элементах 2И-НЕ микросхемы К155ЛА3 (DDI) собран генератор прямоугольных импульсов, частота повторений которых определяется ёмкостью конденсатора C1, С2 или СЗ в зависимости от включенного предела измерений переключателем SA1. Эти импульсы через один из конденсаторов С4, С5 или С6 и диод VD2 поступают на измеряемую катушку Lx, которая подключена к клеммам XS1 и XS2.

После прекращения очередного импульса во время паузы за счет накопленной энергии магнитного поля ток через катушку продолжает протекать в том же направлении через диод VD3, его измерение осуществляется отдельным усилителем тока собранного на транзисторах Т1, Т2 и стрелочным прибором РА1. Конденсатор С7 сглаживает пульсации тока. Диод VD1 служит для привязки уровня импульсов, поступающих на катушку.

При налаживании прибора необходимо использовать три эталонные катушки с индуктивностями 30, 300 и 3000 мкГн, которые поочередно подключаются вместо L1, и соответствующим переменным резистором R1, R2 или R3 стрелка прибора устанавливается на максимальное деление шкалы. Во время эксплуатации измерителя достаточно выполнять калибровку переменным резистором R4 на пределе измерения 300 мкГн, используя катушку L1 и включив выключатель SB1. Питание микросхемы производится от любого источника напряжением 4,5 - 5 В.

Расход тока каждого элемента питания составляет по 6 мА. Усилитель тока для миллиамперметра можно не собирать, а параллельно конденсатору С7 подключить микроамперметр со шкалой 50мкА и внутренним сопротивлением 2000 Ом. Индуктивность L1 может быть составной, но тогда следует расположить отдельные катушки взаимно перпендикулярно или как можно дальше друг от друга.  Для удобства монтажа все соединительные провода оснащены штекерами, а на платах установлены соответствующие им гнёзда.

Печатные платы

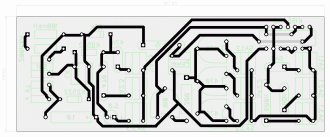

Плата измерителя. Вид со стороны проводников

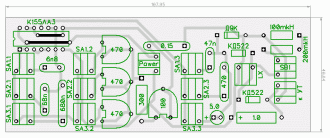

Плата измерителя. Вид со стороны деталей

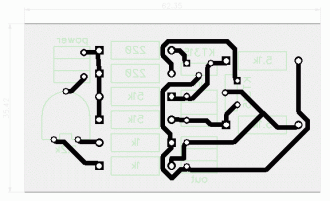

Плата усилителя тока для микроамперметра. Вид со стороны проводников

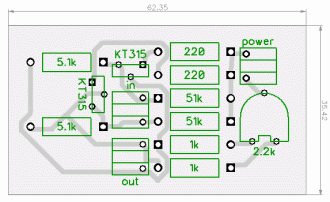

Плата усилителя для микроамперметра. Вид со стороны деталей

Расположение элементов внутри корпуса


Внешний вид устройства
