Простые регуляторы напряжения для начинающих

Фазовые регуляторы напряжения довольно широко распространены в быту. Самая частая область их применения это устройства для регулировки яркости освещения.
Ниже приводится несколько простых схем регулировки напряжения для самостоятельного повторения для начинающих радиолюбителей.

Внимание!! Все схемы предназначены для работы с сетевым напряжением 220 Вольт, поэтому при сборке и настройке следует соблюдать осторожность!!

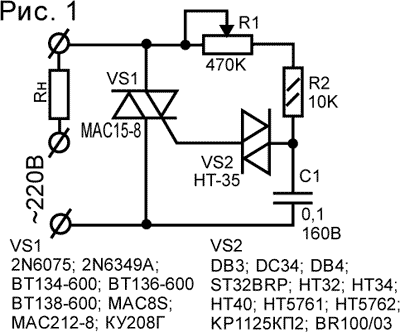

регулятор напряжения простая схема

Данная схема  является наиболее распространённой  в различных  зарубежных  бытовых приборах, как самая простая и надёжная, но у нас более широкое распространение получила вот такая схема:

регулятор напряжения простая схема

В качестве тиристора чаще всего применялся тиристор КУ202Н, но следует учесть что если вы планируете применять мощную нагрузку, то тиристор потребуется установить на радиатор.


Еще одна особенность данной схемы- это динистор КН102А. Так-же не самый распространенный радиоэлемент, но его можно заменить транзисторным аналогом и тогда схема регулятора напряжения получится вот такая:

регулятор напряжения простая схема

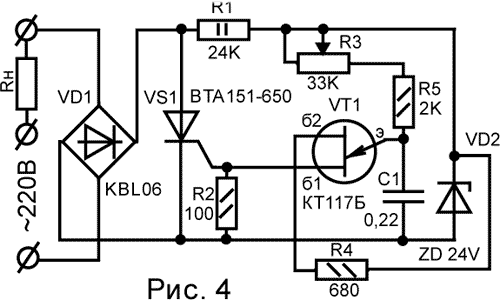

Ну и последняя схема- на однопереходном транзисторе:

регулятор напряжения простая схема

Все рассмотренные конструкции очень просты, надёжны, прекрасно  регулируют напряжение, но не лишены недостатков, из-за которых не переводятся энтузиасты предложить свои схемы, пусть и более сложные.  Главной проблемой  выше приведённых схем является  инверсная зависимость фазового угла от уровня питающего напряжения, т.е. при падении напряжения  в сети фазовый угол открытия тиристора или симистора  увеличивается, что приводит  к  непропорциональному  снижению напряжения на нагрузке.  Небольшое снижение напряжения  вызовет заметное уменьшение яркости ламп и наоборот.  Если в питающей сети имеются небольшие пульсации, например от работы сварочного аппарата,  мерцание ламп  станет  гораздо заметнее.

Ещё  одной проблемой  этих схем  является ограниченный диапазон регулировки выходного напряжения - невозможно регулировать напряжение до 100% из-за  наличия  "ступеньки" срабатывания  порогового узла, запускающего тиристор или симистор.

Автор Кравцов В.Н. http://kravitnik.narod.ru
