Устройство периодического включения вентилятора

Иногда требуется чтобы какое-то устройство работало не постоянно а периодически включалось и отключалось. Ну например: периодическое включение вентиляции или нужно заставить обогреватель включаться лишь на определенный срок чтобы его не перегреть.

Такую задачу можно решить при помощи простенького устройства которое вполне возможно изготовить самостоятельно даже начинающему радиолюбителю. Его схема на рисунке:

автомат периодического включения

Как видим схема чрезвычайно проста: она собрана всего лишь на одной микросхеме-таймере и силовой части: симистора VS1 управляемого оптопарой. В качестве нагрузки изображен электродвигатель но можно применить и любую другую нагрузку: осветительный прибор, нагреватель и так далее.

О деталях устройства

Микросхема KP1003ВИ1. Это специализированная микросхема-таймер. Хотя указана и отечественная микросхема но у нее есть и современные аналоги среди импортных: это серия 555. А вот буквенный индекс у них может и отличаться (это зависит от производителя): они могут называться NE555, IN555, LM555, но все они полные аналоги. Выглядит эта микросхема так:

NE555

Симистор КУ208Г. Это такая разновидность тиристора, но в открытом состоянии он может пропускать ток в обеих направлениях. Поэтому его назвали "симметричный тиристор" или сокращенно симистор. ОН выглядит вот так:

ку208

а цоколевка у него такая:

ку208 цоколевка

А во насчет оптрона АОУ160А нужно рассказать по-подробнее...

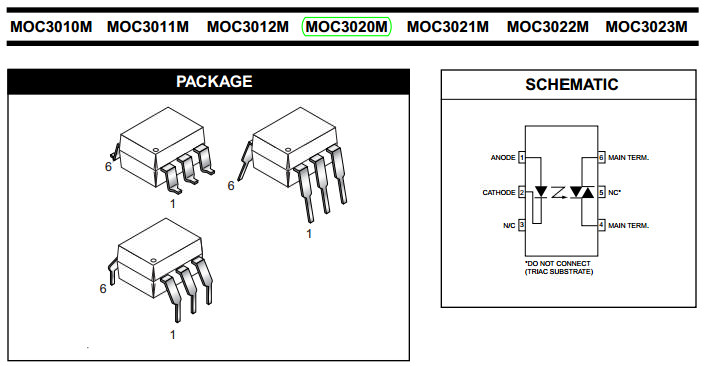

Дело в том что это не просто оптопара а так называемый ОПТОСИМИСТОР. Именно родной оптрон найти может оказаться затруднительно, но по отзывам читателей вместо него подходит аналог который называется MOC30XX. Буква X в конце названия обозначает что подойдет любой из этой серии: MOC3010, MOC3011, MOC3020 и так далее. Вот его цоколевка:

цоколевка оптрона MOC30XX

Электропитание схемы

Как мы видим кроме сетевого напряжения для работы устройства необходим еще один источник постоянного напряжения +6V для питания микросхемы-таймера (он на схеме не указан).
В общем-то микросхемы- таймеры серии 555 много не потребляют и в качестве источника можно использовать даже 4 "пальчиковые" батарейки.
Но все-же будет лучше если изготовить отдельный Бестрансформаторный блок питания

Настройка схемы

Схема очень проста и в какой-то особой настройке не нуждается: правильно собранная схема начинает работать сразу. На что следует обратить внимание:

Первое и самое главное: силовая часть схемы работает под опасным для жизни напряжением 220V поэтому следует соблюдать осторожность!!

Изменить время срабатывания устройства можно подбором резистора R2 и конденсатора C1. При тех номиналах которые указаны на схеме время в выключенном состоянии составляет примерно 0,2 мин, во включенном примерно 0,3 мин.

При использовании нагрузки более 60 Ватт симистор VS1 целесообразно установить на радиатор.
